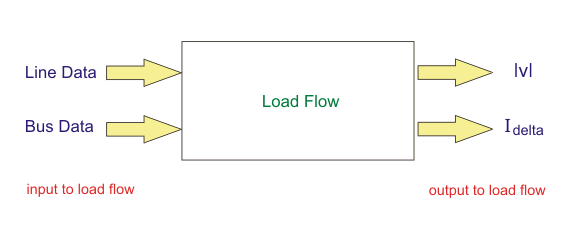

它是由给定的线路数据和总线数据确定电力系统网络稳态运行特性所需的计算程序(数值算法)。
关于负荷流你必须知道的事情:
- 载流研究的是电网的稳态分析。
- 负荷流研究确定了给定负荷下系统的运行状态。
- 求解系统各节点两个未知变量|v |和∠δ的一组非线性代数幂方程。
- 对于求解非线性代数方程，快速、高效、精确的数值算法是非常重要的。
- 负荷流量分析的输出为电压以及相位角、实功率和无功功率(每条线路两侧)、线路损耗和松弛母线功率。
加载流程步骤
潮流的研究包括以下三个步骤:
- 电力系统部件及网络的建模。
- 潮流方程的发展。
- 解决载流使用数值技术的方程式。
电力系统元件的建模
发电机
负载
输电线路

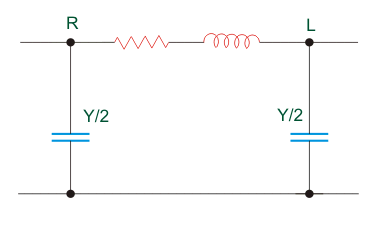

一个输电线路用名义π模型表示。
式中，R + jX为线阻抗，Y/2为半线充电导纳。
关闭标称分接开关变压器
对于标称变压器的关系
但是为了一个非名义的变压器
因此，对于标称关断变压器，我们定义变换比(a)如下
现在我们想用一个等效模型来表示线路上的非标称变压器。

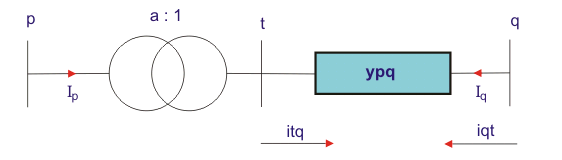

图2:线路包含一个关标称变压器
我们想把上面的转换成总线p和q之间的一个等价π模型。

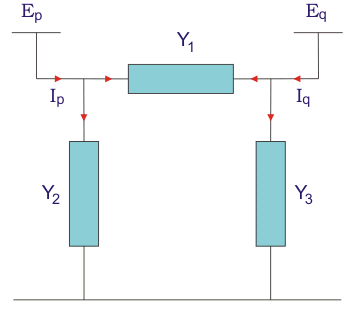

图3:线形的等效π模型
我们的目标是找到这些价值另外Y1Y2和Y3.因此图2可以用图3表示
从图2中，
现在考虑图3，从图3我们得到，
从eqi和III开始比较E的系数p和E问我们得到,
同样地，从方程II和IV中我们得到
一些有用的观察
从上面的分析我们看到Y2Y3.值可以是正的，也可以是负的，这取决于转换比的值。
好问题!
Y = - ve意味着无功功率的吸收，即它表现为a电感器．
Y = + ve意味着产生无功功率，即它的行为为a电容器．
网络建模

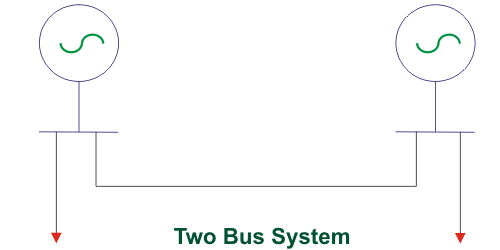

考虑这两个公交系统如上图所示。
我们已经看到了

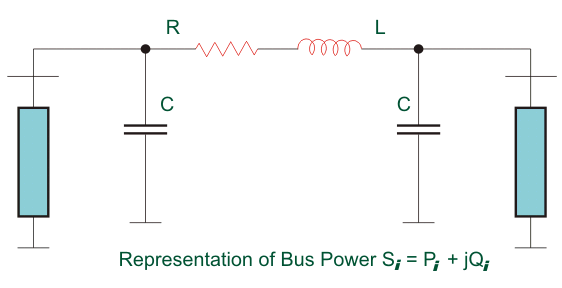

总线i产生的功率为
总线i的功率需求为
因此，我们将注入总线i的净功率定义如下
