负载曲线
显示关于时间内的供应源的消费者能量的需求变化的图形图被称为负载曲线．
如果该曲线在24小时的时间段内绘制，则已知为日负荷曲线．如果它连续一周、一个月或一年绘制，则将其命名为周、月、年负荷曲线分别。
的加载历时曲线相当准确地反映了一个群体的活动电力一段时间内的消费。为了更好地理解这一概念，重要的是我们要以工业负荷和居民负荷的实际负载分配为例，并对它们进行案例研究，以便能够从电气工程师的角度来欣赏其效用。
以工业日负荷曲线为例。
下图是某工业负荷在24小时内的负荷持续曲线。仔细反省到曲线表明,负载需求开始上升之后才5个小时在上午的机械工厂开始运行也许变暖之前操作的几个部门开始早期同步的整体工作以适当的方式。到早上8小时，整个工业负荷开始发挥作用，并一直保持到中午前不久，当它开始下降，因为午餐时间。早上的曲线形状，从大约14小时恢复到大约18小时。晚上，大多数机器开始关闭。晚上21 - 22小时的需求再次降到最低，并保持到第二天早上5小时。同样的过程在24小时内重复。
住宅日负荷曲线的案例研究。

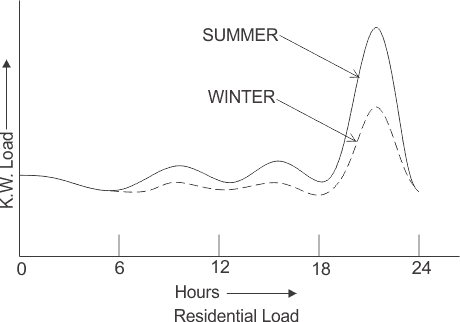

在住宅负荷的情况下，如下图所示，最小负荷在早上2 - 3小时左右达到，那时大多数人都在睡觉，而在中午12点，那时大多数人都在外面工作。然而，住宅负荷需求的高峰在17小时左右开始，持续到晚上21 - 22小时，之后负荷又迅速下降，因为大多数人都上床睡觉了。由于这条住宅负荷曲线是在像印度这样的次大陆国家，我们可以看到夏季的负荷需求略高(粗线)，而冬季的负荷需求较低(虚线)。
从上面的例子我们可以看到，负荷持续时间曲线，给了我们一个图形表示，供电站需要满足一整天的需求。因此，它们有助于确定能够满足高峰负荷需求的电厂总装机容量，以及各种发电机组的最经济规模。最重要的是，它可以帮助我们确定操作时间表电厂，即如何，何时何地序列，应开始，运行和关闭各种单元。期间，谷期（较低负载需求）关闭一些发生器集并在稍后将其重新启动它们的问题，而在经济的考虑因素将决定更多负载。
要关闭发电机组并重新启动它们后来涉及一方面的某些损失，另一方面允许在部分负载下运行的集合也涉及由于操作效率损失而导致的损耗，这取决于所持续时间设置在减少负载下运行。关于是否关闭某些集合或在减少载荷下继续操作的决定是根据最小损耗来制作的。这些分析由电力扇区工程师进行，以考虑其供应目标的负载持续时间曲线。因此，重要的是以负载曲线的形式采用原始数据并实现，以最有效的方式优化发电单元。
