PS级电流互感器
在理解之前电流变压器的膝关节电压和PS级电流互感器我们应该回顾这些条款CT仪器安全系数和精度限制因素．
仪器安全系数或电流变压器的ISF
仪器安全因子仪器极限的比率是初级的吗当前的到额定一次电流。仪器对计量电流互感器的限流是一次电流的最大值超过此值电流互感器核心成为饱和。CT的仪器安全系数是选择与CT二级相连的计量仪器的重要因素。如果ISF低，测量单位的安全性更好。如果我们看一下下面的例子，就会明白了。
假设一个电流互感器具有额定值100/1a，并且ISF是1.5，另一电流互感器具有与ISF 2相同的额定值。这意味着在第一CT中，计量芯将在1.5×100或150 A饱和，而是第二CT，核心将以2×100或200A饱和。这意味着无论是CTS的初级电流如何，分别在CT的初级电流的150和200a之后，次级电流不会进一步增加。因此，CT的最大二次电流为1.5和2.0 A.
由于连接第一电流互感器的仪器流过的最大电流为1.5 A，小于连接第二电流互感器的仪器流过的最大电流2a。因此，首次CT仪器的安全性或安全性优于后一次CT。
ISF的另一个重要意义是在巨大的电气故障，短路电流，流过CT的主要影响不会影响破坏性，测量工具附加到它是因为，CT的二次电流不会超过额定二次电流乘以ISF的值。
电流互感器的精度限制因子或ALF
对于保护电流互感器，极限一次电流与额定一次电流的精度之比。首先，我们将解释什么是额定精度限制一次电流?
广泛地，这是初级电流的最大值，超出了CT的保护CT的核心或CT的简单保护核心开始饱和。额定准确限制初级电流的值始终多次多次，而不是仪器限制初级电流的值。实际上ct会转换故障电流电力系统的操作保护继电器连接到第二个CT上。如果电流互感器的核心在一次电流较低的情况下达到饱和，如计量电流互感器，则系统故障将不能正确地反映到二次电流，这可能导致即使系统故障级别足够大，继电器仍然不工作。
这就是为什么保护CT的核心的核心使得该核心的饱和水平必须足够高。但仍然存在限制是因为，不可能使一个磁芯具有无限的饱和度，其次是最重要的原因是，尽管保护护理应具有高饱和度，但必须限制在否则总转化的某些水平。巨大故障期间的主要电流可能严重损坏保护继电器。
所以从上面的解释可以清楚地看到，额定精度限制一次电流，不应该太小，以至于它对继电器的操作毫无帮助，另一方面，这个值也不能太高以至于它会损坏继电器。所以,精度限制因素或ALF的值不应接近单位，同时也不应高达100。根据IS-2705, ALF的标准值为5、10、15、20、30。
电流变压器的膝关节电压
这是CT岩心饱和水平的重要意义，主要用于保护目的。的正弦电压额定频率施加到电流互感器的次级端子，其他绕组打开循环，当增加10％时导致离开电流增加50％。CT芯由CRGO钢制成。
它有自己的饱和水平。
CT二次绕组中感应的电动势为
E.2φ= 4.44英尺2

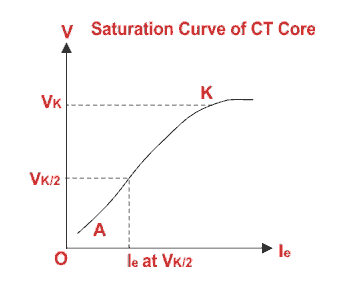

式中，f为系统频率，φ为最大值磁通在世行。T2为二次绕组的匝数。磁芯中的磁通，是由励磁电流I产生的e．我们在激励电流和磁化通量之间具有非衬垫关系。经过一定的激发电流值，通过增加激发电流不会进一步增加助熔剂。该非衬垫关系曲线也称为B-H曲线。再次从上面的等式中，发现，颤振变压器的二次电压直接成比例通量φ。因此，如下所示，可以从二次电压和激励电流之间的这种关系中提取一个典型的曲线。
从曲线中清楚地看出，V和i之间的线性关系e由A点和k点维持。A点被称为脚踝点'点' K '被称为'曲线拐点'。
在微分和限制接地故障（REF）保护方案CT的精度等级和ALF并不能保证手术的可靠性。当故障发生在保护装置之外时，希望差动继电器和REF继电器不要操作变压器．当差分保护区外发生任何故障时，故障电流流过两侧的CTS电力变压器．LV和HV CTS都具有磁化特性。除了膝盖点外，对于次级EMF的略微增加，需要大的激励电流增加。因此，在该膝关节激励电流的电流变压器的激励电流之后将极高，这可能导致LV和HV电流互感器的二次电流之间的不匹配。这种现象可能导致出乎意料的电力变压器跳闸。因此，LV和HV侧面CT的磁化特性应相同，这意味着它们具有相同的膝尖电压Vk以及相同的励磁电流Ie在Vk / 2．它可以再次说,如果两个曲线拐点电压电流互感器和CTs双方的电力变压器的磁化特点不同,必须有一个高的励磁电流不匹配的CTs在故障最终导致的不平衡两组的CTs和变压器的次级电流之间旅行。
所以选择CT为变压器差动保护，一个人应该考虑PS级电流互感器相反，它的对流保护类。PS支架用于保护特殊电流变压器的膝关节电压V.k和励磁电流ie在Vk / 2．
为什么CT次要不应保持打开？
电力系统负载电流始终流过电流互感器一次;无论电流互感器是否开路或连接到负载在其二次。

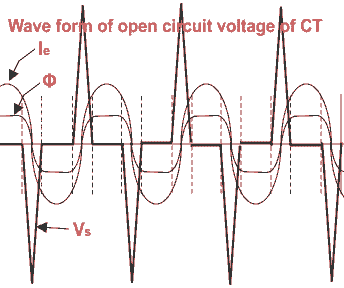

当CT二次开路时，所有一次电流都表现为励磁电流，最终产生巨大的电压。每一个电流互感器都有其独特的非线性磁化曲线，因此二次开路电压必须受到铁心饱和的限制。如果可以测量二次端子的有效值电压，他或她将得到可能不会出现危险的值。由于CT一次电流本质上是正弦电流，每秒零100次。(电流频率为50hz)。每一个电流零点处的通量变化率不受饱和的限制，实际上是很高的。这就产生了极高的电压峰值或脉冲。这种高电压峰值可能是用常规方法测不到的电压表．但这些高峰的诱导电压可能会破坏CT绝缘，并且可能会对人员进行事故。由于其非常短的峰值，实际的开路电压峰值难以准确测量。这就是为什么CT次要不应保持打开。
