键盘编码器

一种键盘编码器基本上是十进制到8-4-2-1的BCD编码器。
这真理表对于BCD转换的十进制可以如下表示，

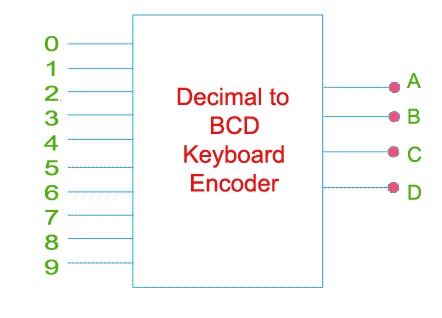

从上面的真相表清除，该键盘编码器的逻辑电路必须具有10个输入部分（0到9）和四个输出部件。A，B，C和D.

可以通过使用绘制电路二极管和SR触发器像这样

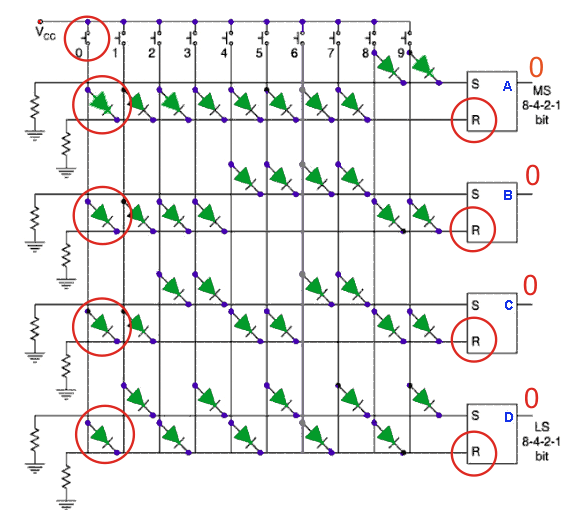

一种键盘编码器采用二极管矩阵。
在这里，这是SR触发器用于在实际键盘上按下任何键（0到9）时，用于将BCD输出存储。

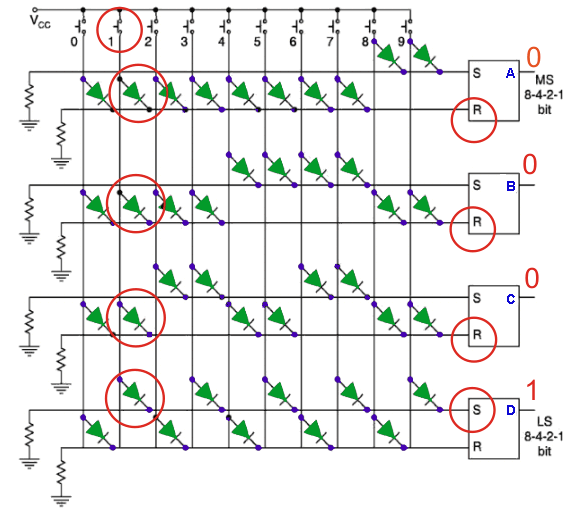

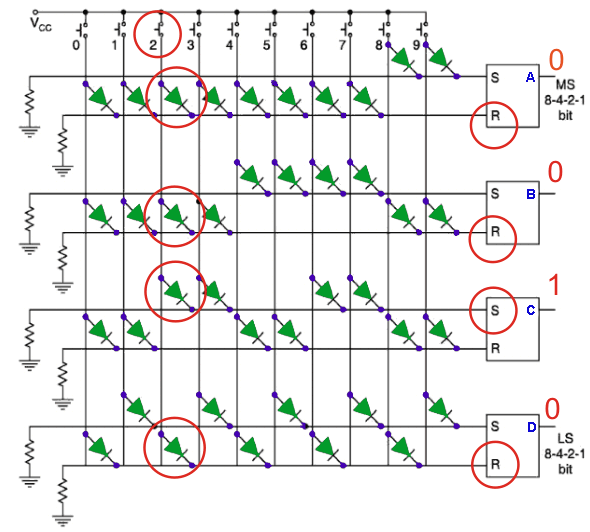

在电路中V_CC.任何十进制数字的线都连接到每个的s（设置）或r（重置）输入拖鞋取决于所述数字的BCD等效物。如果按下任何键，请根据数字设置和重置对应于密钥的相应数字的BCD等效项的触发器。按下假设9，通过二极管，VCC线9的触发器B和C的S输入连接。因此，触发器A和D提供高输出，B和C提供低输出。电路的输出将变为1001和来自真理表，它是9的BCD等效项。现在，按下key 7被按下，然后仅设置A并且B，C和D复位，输出变为1000，即BCD等效于7.再次按下键并且s与地球连接抵抗性因此，S和R都会有0个值，因此没有更改触发器状态，因此先前按下的键的输出将保留在键盘编码器中，除非按下下一个键。
