主要有三种类型的喷射冷凝器．
- 低水平冷凝器。
- 高级冷凝器。
- 喷射器冷凝器。
低水平冷凝器
这里冷凝器室放置在低标高和机组的总高度足够低，使冷凝器可以直接放在下方汽轮机，需要泵或泵从冷凝器中提取冷却水冷凝物和空气。
低级喷射冷凝器是两种类型的 -
- 逆流
- 平行流动喷射冷凝器。
让我们逐一讨论这个喷射冷凝器。

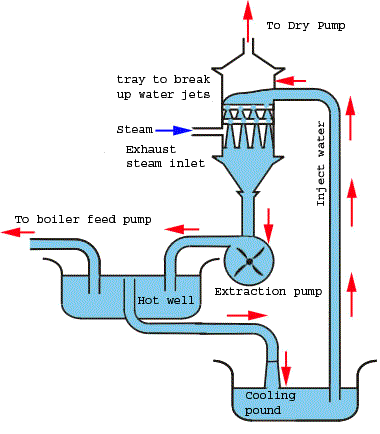

逆流低液位射流冷凝器
在这种类型蒸汽冷凝器，排气蒸汽从冷凝器室的下部进入冷凝器室和冷却水从该室的上部进入。蒸汽在腔室内上升，而冷却水通过蒸汽从顶部落下。冷凝器室通常设置有多于一个与孔穿孔的水托盘，以在小喷射器中分解水。这个过程很快。
冷凝的蒸汽以及冷却水通过垂直管来提取泵。该离心式提取泵将水推良好。如果需要从热井中的一些水可以被视为蒸汽锅炉给水和休息水流入冷却池。锅炉喂水通过锅炉供给泵从热井中取出，而过剩的水通过重力流到冷却池。
在冷凝罐的顶部需要一个小容量的气泵，以提取空气和非冷凝蒸汽。气泵，所需喷射式冷凝器有两种主要原因是小的容量。
- 它必须单独处理空气和蒸汽。
- 它必须用小体积的空气和蒸汽处理，因为由于它们的冷却而减少了空气和蒸汽的体积，同时通过冷凝水的蒸汽上升。
在这种类型蒸汽冷凝器，不需要额外的泵，用于将冷却水从冷却池中提升到冷凝器室，因为由于排气蒸汽的冷凝器，通过在冷凝器中产生的真空抬起自身。
虽然在某些情况下，用于将水推到冷凝器中。
平行流量低电平喷射冷凝器
平行流低液位射流冷凝器的基本设计与逆流低液位类似喷射式冷凝器．在这种喷射式冷凝器中，冷却水和排汽都从顶部进入冷凝器室。在水通过蒸汽下落的过程中发生热量排出。
冷却水、冷凝蒸汽及湿空气通过单泵从冷凝器底部收集。这种泵称为湿水泵。在冷凝器顶部不需要额外的干气泵。
由于单个泵必须处理冷凝物，空气和水蒸气，因此在平行流量低水平喷射冷凝器中产生真空的容量。类似于计数器射流技术，不需要额外的泵将冷却水从源或冷却池中提升到冷凝器，因为它由于排气蒸汽的冷凝而在冷凝器中的真空而单独的真空。

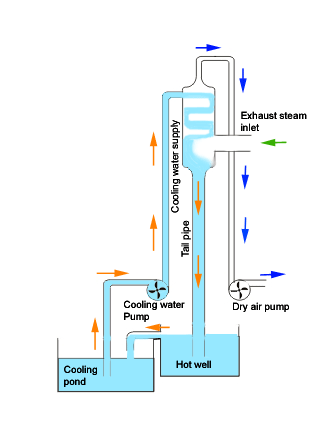

高电平或气动喷射冷凝器
如果超过10米的长管子在顶端关闭，用水填充，底部和底部的开口浸入水中，然后大气压将在管道上将水放在海上10米的高度。在该原则的基础上，设计了高级或气压射流冷凝器。下图显示了高级喷射冷凝器。
在这种布置中，从冷凝器底部的出水管垂直直入置于地面的热井。冷却水通过泵输送到冷凝器室。冷却水从靠近冷凝器室顶部的一侧进入。
排气蒸汽从冷凝器底部的侧面进入。这基本上是一个逆流喷射式冷凝器．在这里，蒸汽在冷凝器中向上流动，而水从顶部喷射。冷凝液和冷却水在重力作用下通过垂直尾管进入热井。
不需要提取泵。通过在冷凝器顶部的干燥空气泵在腔室中从腔室中除去空气。在这里，干燥空气泵的容量和尺寸非常小，因为它只能处理空气，而且没有冷却水和冷却水和冷凝的蒸汽。

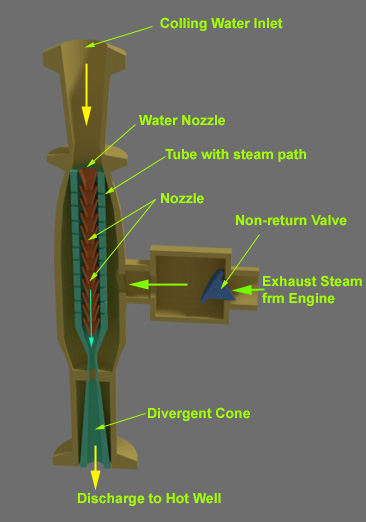

喷射器冷凝器
在这种类型的冷凝器中，利用落水的动量来从冷凝物中提取或喷射空气。冷凝器室由中央垂直管组成，其中有一条多个锥体或会聚喷嘴。排气蒸汽从圆柱形冷凝器室的侧向进入。中央管设置有批量或蒸汽端口的数量。
冷却水以高速落在顶部的会聚喷嘴上。这个速度是由落水获得的，因为水从2米到6米的高度。水流通过一个接一个的聚合喷嘴。蒸汽通过蒸汽口进入喷嘴。当蒸汽与冷却水接触时，它就会凝结，产生部分真空。
由于这种真空，越来越多的蒸汽通过蒸汽口进入垂直管道，并被冷凝，从而产生进一步的真空。如图所示，冷却水、凝结水、非凝结水和湿空气的混合物向下到达发散喷嘴的底部。
在发散式喷管中，动能部分转化为压力能，使凝析液和空气在大气压力下排入热阱。喷射式冷凝器通常在排汽进口安装一个止回阀，如图所示，以防止在冷凝器供水突然中断的情况下，水突然向后冲进涡轮排气管。
喷射式冷凝器比喷射式冷凝器需要更多的水。成本低，体积小。它简单可靠，但只适用于小型发电单元。
