一个积分器是一种运算放大器电路,其输出与输入信号的积分成正比。
一个积分器基本上是一个反相放大器我们替换反馈电阻器与一个电容器合适的值。

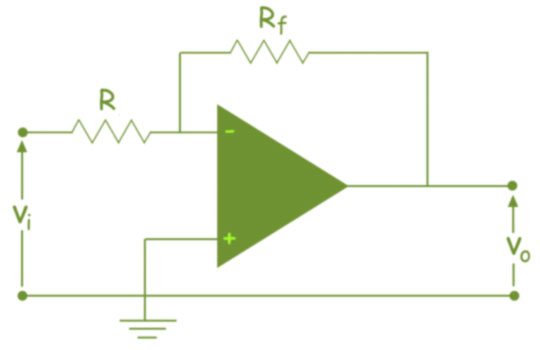

上图,是反相运算放大器电路。
可以将其修改为运算放大器积分器电路,如果我们替换反馈电阻器Rf由一个电容器C如下所示。
在一个理想的运算放大器非反相输入端电压与反相输入端电压相同。
这里,在电路中,由于非反相输入是接地的,因此电势反相输入也将为零作为非反相输入。在一个理想的运算放大器的当前整数运算放大器通过反相和非反相输入。

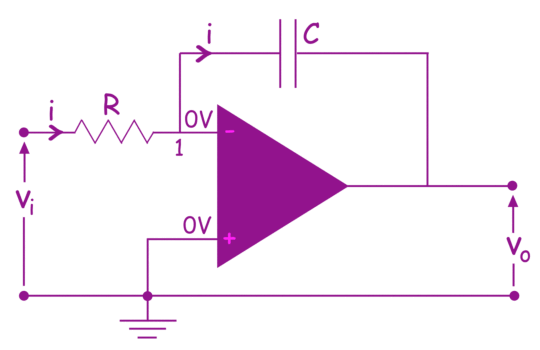

现在,如果我们应用基尔霍夫电流定律在上述电路的节点1处,如图2所示,有:
对两边积分,我们得到,
这是输入电压的积分函数。
