这变压器的介电试验通常以两种不同的步骤进行,同样,单独的源电压耐受测试和诱导电压耐压测试变压器,我们在下面逐一讨论过。
变压器的独立源电压耐压
这介电试验旨在检查主要绝缘和绕组之间的能力。
程序
- 待测绕组的所有三个线端子都连接在一起。
- 其他绕组端子不受测的绕组端子和变压器的罐应连接到地球。
- 然后将形状的单相电力频率电压近似正弦频率施加60秒,以进行测试的绕组端子。
- 测试应在所有绕组上进行测试。
- 如果在测试期间,如果在测试期间发生在绝缘电介质中,则测试成功。

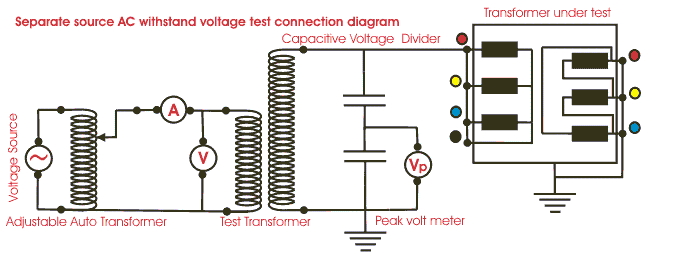

在这方面变压器测试,测量电压的峰值,这就是为什么电容器分压器用数字峰值电压表使用如上图所示。PEAL值乘以0.707(1 /√2)是测试电压。
测试的值电压对于不同的完全绝缘绕组,在桌子下方提供。
名义上 电压额定值 适用于设备 |
最高系统 电压额定值 适用于设备 |
持续时间短 功率频率耐用 电压 |
415V. | 1.1 kv. | 3 kV. |
11 kV. | 12 kV. | 28 kV. |
33 kV. | 36 kV. | 70 kV. |
132 kV. | 145 kV. | 230/275 kV |
220 kV. | 245 kV. | 360/395 kV |
400 kV. | 420 kV. | 570/630 kV |
绕组呈渐变绝缘,其具有用于直接接地的中性, 在38kV测试 |

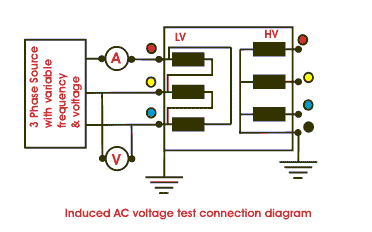

变压器的诱导电压测试
这变压器的诱导电压测试旨在检查跨转线和线路绝缘,以及到地球和绕组之间的主要绝缘
- 保持变压器的主要绕组开放式循环。
- 将三相电压施加到次级绕组。施加的电压应在级别和频率的次级绕组额定电压的两倍。
- 测试的持续时间为60秒。
- 该测试应以低于1/3的电压开头,并且应快速增加到所需的值。
如果在测试期间的完全测试电压下没有发生故障,则测试成功。
