什么是仪表变压器?

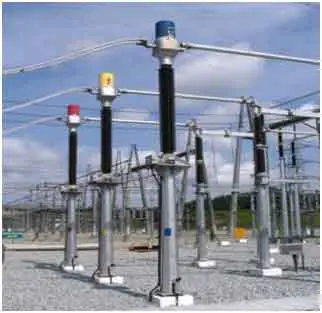

仪表变压器用于AC系统电量测量IE。电压那当前的,力量,能量,功率因数, 频率。仪表变压器也使用保护继电器为保护电力系统。
基本功能仪表变压器是降低交流系统的电压和电流。电力系统的电压和电流水平非常高。高电压、高电流的测量仪器的设计是非常困难和昂贵的。一般测量仪器设计为5 A和110 V.
通过使用具有这些小评级测量仪器的仪器变压器可以实现这种非常大的电量的测量。因此这些仪器变形金刚在现代电力系统中非常受欢迎。
仪器变压器的优点
- 通过使用小型额定值测量仪器,可以测量AC电力系统的大电压和电流。5A,110-120V。
- 通过使用互感器,可以使测量仪器标准化。从而降低了测量仪器的成本。更可以方便地用健康的标准化测量仪器替换损坏的测量仪器。
- 仪表变压器提供高压电源电路和测量仪器之间的电气隔离。这减少了电绝缘材料对测量仪器和保护电路的要求,保证操作人员的安全。
- 几个测量仪器可以通过一个连接电力系统变压器。
- 由于测量和保护电路的电压和电流水平低,测量和保护电路的功耗低。
仪器变压器的类型
仪器变压器是两种类型 -
- 电流变压器(C.T.)
- 变压器(p)
电流变压器(C.T.)

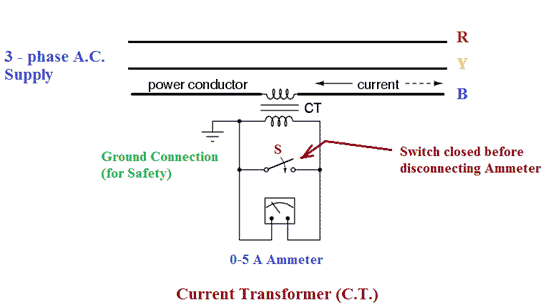

电流互感器用于将电力系统电流降至较低水平,使用小额定值电流表(即5A电流表)测量成为可能。电流互感器的典型连接图如下图所示。
C.T.匝数很少。有时也使用栏初级。初级与电源电路串联连接。因此,有时它也称为系列变压器。次要的没有。转弯。次级直接连接到电流表。随着电流表的阻力非常小。因此,电流互感器的二级几乎在短路条件下运行。接地的一个次级端子以避免相对于地球的次级电压。这反过来减少了绝缘击穿的机会,并保护操作员免受高电压。在断开电流表之前,继发是通过开关的'S'循环,如上图所示,避免跨越高压积聚。
变压器(p)

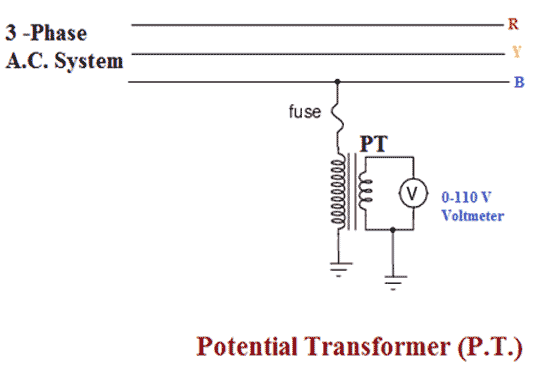

电压互感器用于将电力系统的电压降低到较低水平,以便通过小额额定值来测量可行的电压表即110 - 120 V电压表。一个典型的连接图潜在的变压器显示下图。
P.T.没有大。转弯。初级连接在线(通常在线和地球之间)。因此,有时它也被称为平行变压器。第二次p.T.几乎没有转动并直接连接到电压表。随着电压表具有大的电阻。因此,P.T的次要。几乎在开放式条件下运行。P.T中的一个终端。接地以维持相对于地球的二次电压。确保运营商的安全。
C.T之间的差异。和p.t.
C.T之间几乎没有差异。和p.t.如下所示 -
SL。不。 | 电流变压器(C.T.) | 变压器(p) |
1 | 与电源电路串联连接。 | 与电源电路并联。 |
2 | 次级连接到电流表。 | 次级连接到电压表。 |
3. | 次要工作几乎是短暂的条件。 | 二级工程几乎处于开路状态。 |
4. | 初级电流取决于电源电路电流。 | 主要电流取决于次要负担。 |
5. | 一次电流和励磁随功率电路电流的变化范围很广 | 初级电流和激励变化限制在小范围内。 |
6. | 二次接地的一端接地,以避免绝缘故障。 | 次级的一个终端可以用于安全。 |
7. | 二次永远不会开放。 | 辅助可用于开路状态。 |
