兰宁周期：它是什么？（理想与实际+ T-S图）

什么是兰宁循环？

这兰诗周期是常用的机械循环发电厂将蒸汽的压力转换为机械能汽轮机。朗肯循环的主要部件包括旋转汽轮机，a锅炉泵，固定冷凝器和锅炉。

根据涡轮机的要求，使用锅炉在所需的压力和温度下加热水以进行蒸汽发电。

涡轮机排气针对径向或轴流冷凝器为了将蒸汽冷凝以通过锅炉泵再次冷凝并再循环回到锅炉再次加热。

如果我们返回返回，这可能会更有意义，并了解典型的电厂循环看起来像什么。

典型的电厂循环

电力通过使用蒸汽循环发电厂通过使用煤，褐煤，柴油，重型炉油作为燃料来产生，这取决于可用性和成本。蒸汽电力循环的流动方案如下：

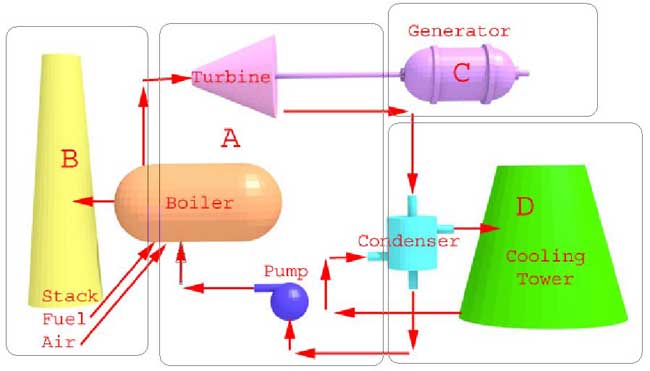

整个发电厂可以分解为以下子系统。

• 子系统a：作为发电的电厂（涡轮，冷凝器，泵，锅炉）的主要组件分类为发电。
• 子系统B：分类为堆栈/烟囱，从废气排出到大气中。
• 子系统C：分类为发电机将机械能转换为电能。
• 子系统D：分类为冷却水系统，用于吸收被拒绝的蒸汽的热量冷凝器并将蒸汽相改变为液体（冷凝物）。

我们将分析该电厂循环中的子系统，这些循环涉及朗肯循环。

与之相关的许多实际限制钟状循环可以方便地克服了兰尼斯循环。

理想的兰尼斯循环

在蒸汽循环中，如果蒸汽循环中的工作流体通过发电厂的各种部件而没有不可逆转和摩擦压降，则循环被称为理想的兰尼斯循环。

朗肯循环是所有发电厂的基本操作循环，其中工作流体连续地将其相位从液体转换为蒸汽，反之亦然。

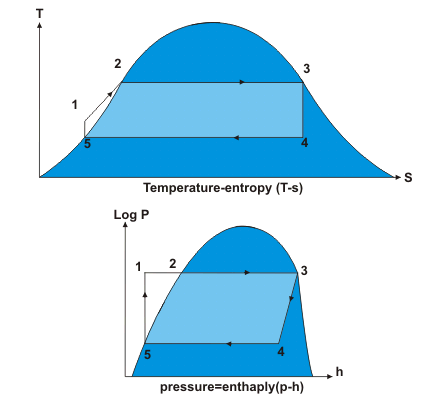

（P-H）和（T-S）图对于理解秩序循环的工作以及下面给出的描述：

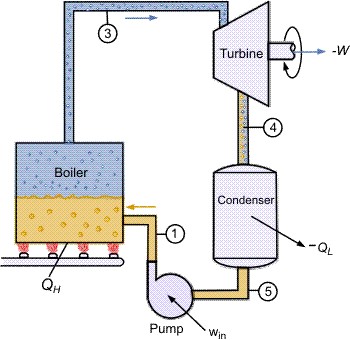

1-2-3锅炉中的摄管热传递或恒压加热

锅炉是一个大型热交换器，其中热燃料如煤，褐煤或油状物间接地将热量恒定到恒定压力。水从锅炉进给泵进入蒸汽锅炉，作为在状态-1处的压缩液体，并如T-S图所示加热到饱和温度作为状态-3。

锅炉中的能量平衡是或在蒸汽发生器中添加的能量，
问：_在= H._3.-H₁

3-4在涡轮机中的概要膨胀或等熵膨胀

来自锅炉出口的蒸气在状态3处进入涡轮机，在该状态3处，在涡轮机固定和移动刀片上延伸，以产生以涡轮旋转的机械旋转形式的工作，该机械旋转连接到发电机。
由涡轮机提供的工作（忽略与周围环境的热传递）
W._{涡轮机出局}= H._3.-H_4.

4-5冷凝器中的摄管耐热或恒压散热

在状态-4，蒸汽进入冷凝器。由于蒸汽通过将蒸汽的热量传递到冷凝器的管，通过将蒸汽的热量传递到循环水中，在冷凝器中的恒压处冷凝到液体的变化。在冷凝器中发生相位的变化，并且离开冷凝器的工作流体处于液态并标记为点5。
能量在冷凝器中拒绝，q_出去= H._4.-H_5.

泵中的5-1概孔压缩或等熵压缩

水在状态5处退出冷凝器并进入泵。该泵通过在过程中赋予工作来提高水的压力。与较小尺寸和低的体积单位，与蒸汽轮机的工作输出相比，可以忽略这种小的工作。
每千克水泵完成工作，W_51.= H._5.-H_1。

朗肯循环的热效率是（谁）给的：

或者

理想和实际朗肯循环之间的差异

效率理想的兰尼斯循环接近效率钟状循环。

但在现实植物中，每个阶段兰诗周期与一些不可逆转的过程有关。因此的效率实际的兰尼斯周期远低于理想的兰尼斯循环效率。

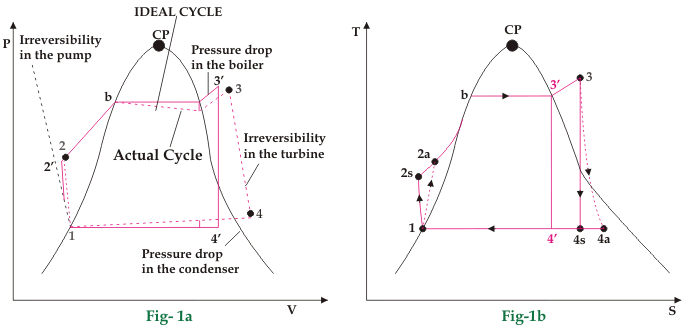

下面给出。图1a和图1-a和图1-b表示p-v和t-s图上的rankine循环

rankine循环表示如p-V和T-S图所下面：
理想的兰尼斯循环	1-2'-b-3'-4'-1
实际的兰尼斯周期	1-2-B-3-4-1

临界点（CP）位于曲线中心，如上面的图1-A和1-B所示。CP左侧的弯曲线是饱和液体线，并且这些线的左侧的区域/区域称为亚冷液位。

类似地，CP右侧的弯曲线是饱和线，并且这些线的右侧的区域/区域称为超热蒸汽区。

理想朗肯循环的能量分析

所有Quilining循环组件（锅炉，涡轮机，冷凝器和泵）是稳定流程的示例并相应地分析。理想循环的能量平衡如下：

理想的rankine循环组件	热	工作
锅炉供给泵w泵送
锅炉
涡轮
冷凝器

理想朗肯循环的热效率

实际朗肯循环的能量分析

由于各种组分的不可逆性，实际的蒸汽循环与理想朗肯循环不同。不可逆转性的两个主要因素是流体摩擦和热量损失。

流体摩擦

它导致锅炉电路中的主要压力下降，冷凝器和低压管道电路。由于锅炉电路中的流体摩擦压降，蒸汽的蒸汽的压力将略低。

蒸汽必须通过蒸汽管道传送到蒸汽涡轮机，其也考虑进一步的压降。

到达涡轮机止动阀的蒸汽比锅炉放电压力的蒸汽在较低的压力下，并且在实际朗肯循环中，在实际朗肯循环中表示在3'（图1A）中表示，而不是在理想的兰氏循环中。

If we don’t want to compromise on the turbine output, then we must compensate for the pressure drop/loss and restore the turbine inlet pressure to point 3 in Fig 1-a by increasing the boiler pump pressure sufficiently higher to compensate the losses/drop and in the process increasing the size of the pump and the requirement of input power.

不可逆转性的另一个原因是蒸汽在其运输中蒸汽的损失，蒸汽疏水阀的故障。

因此，为了补偿这些损失，我们需要产生更多的蒸汽，并且对于从涡轮机的所需额定发电产生太多压力，从而降低了循环效率。

实际朗肯循环的能量平衡如下：

实际朗肯循环组件	热	工作
锅炉供给泵w泵送
锅炉
涡轮
冷凝器

理想朗肯循环的热效率

在计算整体循环效率时，需要给予涡轮机和泵的不缩义。对于小型单位而言，通常泵工作可以忽略不计，可以忽略，但在较大的单位中，泵工作是可观的，不能像这样忽视。

实际/实际朗肯循环基于涡轮机和泵中的压力要求的偏差，从等熵液中定义如下：

在哪里：

• H_2A实际的焓在泵出口
• H_4A涡轮机出口的实际焓
• H_2s泵出口的理想等级焓
• H_4S.涡轮机出口的理想等级焓

不可逆转的其他因素

负责实际蒸汽循环不可逆转性的其他因素是：

• 冷凝物的次冷却冷凝器
• 与轴承相关的损失
• 蒸汽泄漏
• 冷凝器空气泄漏
