发电厂消防消火栓系统

发电厂消防系统(二、三部分)

本节包括水基消防系统称为消火栓系统在火力发电厂．
660 MW典型机组的流量方案

消火栓系统

消火栓系统应包括一个环形消防水管总管，并配有:

• 隔离闸阀安装在地面之上的碾压混凝土基座上，周围有保护区域。
• 消火栓阀门(内部/外部)
• 软管橱柜
• 联轴器
• 支管
• 喷嘴和水监视器连同所有附件。
• 其他配件，如MS油漆软管盒应提供根据TAC。
• 水龙带房屋或水龙带箱应位于建筑物的周边，而内部的水龙带“水龙带箱”应设置在楼梯的每一层，通过地面上的主线。

固定水监测器(室外型)应提供:

• ESP领域,
• 锅炉房
• 高层建筑
• 煤堆区
• 地堡的建筑
• 连接塔/中转塔和
• 在煤炭传送带的其他地方，水无法到达消火栓系统．

消火栓系统需求

消火栓系统在设计要求时，应根据交谘会的要求，考虑以下方面的设计:

• 消火栓网的尺寸应确保在3.5 Kg/cm左右²在系统的液压最远端(根据TAC)有压力，消火栓泵以额定泵容量和扬程排出流量。
• 消火栓总管内流速不得超过5.0 m/s。
• 对于主要装置，至少两个消火栓应配置单独的环形总管。
• 每个室外消火栓的间距应为45米。TG大厅、Mill bay、锅炉及其他区域每层空间距离30米。
• 如果消火栓距离建筑物15米以内，建筑物应视为受消火栓保护。
• 每个登陆阀和外部消火栓阀都与主电站相关联变压器堆场、TG大楼和锅炉区应配备软管箱。
• 每个环形管道末端都有一个隔离阀和所有角落的盲法兰，以实现未来的膨胀/改造。
• 消防水增压系统的泵头应设计在锅炉的最顶端，压力将在该高度进行测试。
• 锅炉楼梯平台、汽轮机厂房等多层结构平台、输煤厂中转点/枢纽塔、破碎机房、煤仓楼层等辅助厂房/非厂房均应设置登陆阀，带水带箱包括水带卷筒。

喷淋系统

喷淋系统是自动工作的。雨淋阀由火灾探测设备，如石英岩灯泡探测器或通过其他方式火灾探测。系统可以加压到雨淋阀。
它覆盖了所有的变压器所在区域，涡轮机及其辅助设备，所有的储油罐，冷却装置和净化器装置。整个系统使用的设备有喷淋泵、压力控制单元、各种阀门和过滤器。喷雾系统有两种方法:

1. 高速喷水系统(HVWS系统)
2. 中速喷水系统(MVWS系统)

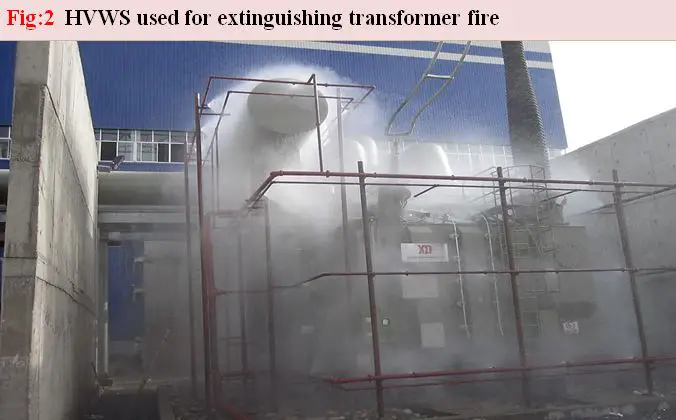

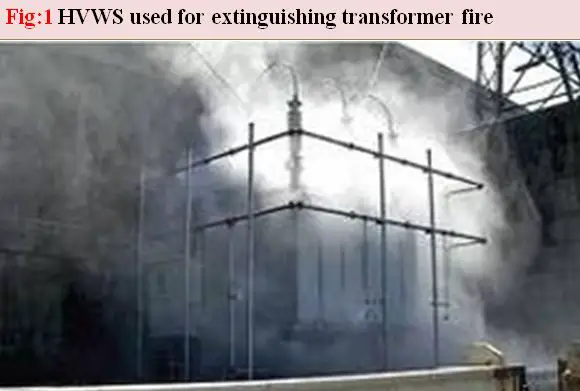

高速喷水系统(HVWS)

HVWS应按照TAC规定进行设计。HVWS应由上述组管及相关配件、雨淋阀、隔离闸阀、喷头、石英岩灯泡检测器和压力开关组成。HVWS系统应具有自动检测、控制和扑灭火灾的功能。该系统应允许液压打开雨淋阀，从而允许水通过投影仪喷嘴以固体锥形乳化喷雾的形式喷洒到设备/区域。

在雨淋阀的上游和下游两侧应该配置隔离闸阀和y型过滤器。快动蝶阀作为雨淋阀的旁通，使雨淋阀保持关闭状态，当雨淋阀出现故障时可手动操作。


管网中液压最偏远点的室外压力不应小于3.5 bar变形金刚根据TAC。
喷嘴的放置应使其喷嘴的锥状体互相重叠。

HVWS涵盖的领域包括:

• 所有充油发电机变压器及其周边地区。
• 单位辅助变压器。
• 单元变形金刚。
• 车站辅助变压器。
• 备用变压器维护。
• 总线的核反应堆。
• CHP辅助变压器。
• AHP辅助变压器。
• 车站变压器(变压器额定10mva及以上)。
• 各类储油罐。
• 油冷却器和净化器单元。
• 锅炉燃烧器及其周围环境。
• 涡轮润滑油储油罐和涡轮油净化器。
• 清洁和肮脏的润滑油罐。
• 锅炉给水泵、润滑油柜、冷却器、控制台等。
• 主装置的汽轮机油管道。
• 燃油加压和加热单元
