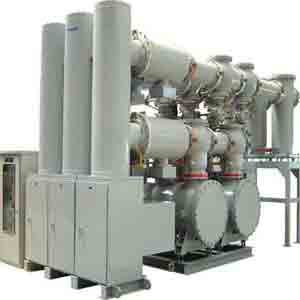

GIS或气体绝缘开关设备

建立一个电力变电站在负荷中心。因此，在负荷中心建立变电站在许多方面是相当经济和有利可图的。由于它缩短了给料机长度，又由于给料机长度短，质量不佳电压调整改善。但是在负载中心建立变电站的主要阻碍是空间。通常，任何地方的主要负荷中心位于非常拥挤的地方，在其中，用于建立传统电变电站的足够的土地非常难以获得。这个问题可以通过使用来解决气体绝缘开关设备技术。在这方面类型的开关设备，开关设备的所有必要部件都可以在非常有限的空间内组装。地理信息系统是一种金属封闭开关设备．

也就是说，所有的设备电气开关设备是由气密金属外壳和科幻小说₆气体用于设备带电部件与接地金属外壳之间的绝缘。这种开关柜，意味着和气体绝缘开关设备可从12千伏系统到800千伏系统。为在非常有限的地方建立变电站，这种类型的SF₆绝缘电气开关设备起着主要作用。

变电站的气体绝缘元件一般为:

1. 电气母线。
2. 电子光电隔离器或断路器。
3. 断路器．
4. 电流互感器．
5. 电压变压器．
6. 接地开关。
7. 避雷器或避雷器．

由气体绝缘开关设备组装的变电站普遍称为气体绝缘金属封闭式变电站(gim)。GIMES技术不是最近才发明的，它已经成功运行了三十多年。
在气体绝缘中压开关设备，真空技术用作中断目的和SF₆气体用作绝缘材料。虽然对于中断和绝缘，SF₆气体用于许多中电压GIS系统。但对于等等的设备科幻小说₆气体中断和绝缘的压力是不同的。科幻小说₆用于绝缘目的的气体压力一般保持在2.5 bar以下，而SF₆用于中断的气体压力范围从5巴到7巴。
由于真空技术不适用于高电压,所以GIS或气体绝缘开关设备72.5 kV以上的系统，只有SF₆用于中断介质和绝缘。
有不同类型的气体绝缘金属封闭开关设备可根据其结构特点。

隔离的阶段GIS.

在这种配置中，海湾的每个阶段都是单独组装的。即每相将断路器的一极、电气隔离器的一极、电流互感器的一相组件装配在一起。与其他气体绝缘开关柜系统相比，这种类型的GIS需要更大的槽宽。

集成3阶段GIS

在这种配置中，所有的三相断路器、三相隔离器和三相电流互感器都封装在一个单独的金属外壳中。这种布置为元件形成了一个三相模块。这类模块的尺寸是隔离相GIS的三分之一。

混合GIS系统

它是分离的相和三相普通元件的合适组合。这里三相公共汇流条系统简化了汇流条的连接。隔离的相设备可防止相位故障。这是考虑的最佳设计，这两个事实都在考虑，即空间要求和维护设施。

紧凑的GIS.

在这种GIS或气体绝缘开关柜系统中，一个功能元件封装在单个金属外壳中。例如，在一些设计中，三相断路器，电流互感器，接地开关，甚至其他馈线元件一起被覆盖在一个单一的金属胶囊。

高度集成的系统

该设计是在2000年推出的，变电站的所有设备都封装在一个封闭的外壳中。这个单单元气体绝缘变电站获得了用户的赞赏，因为它是一个完整的解决方案的户外变电站，在一个单单元。因此，只有设备(HIS)是替代整个室外开关场。
