什么是一个门控SR闩锁？
一个门控SR闩锁（或时钟SR锁存器）只有当有启用信号以及所需输入时，只能改变其输出状态。出于这个原因，它也被称为a同步SR锁存器。相反，可以在应用其所需输入条件的应用中即时改变其状态的锁存器称为异步锁存器。
这意味着输入只能在启用锁存器时起作用，否则甚至需要输出状态的输出状态也不会发生变化。换句话说，当使能信号很高时，锁存器处于活动状态，当使能信号低时它处于非活动状态。这种高低使能信号以时钟脉冲的形式施加到门控锁存器。

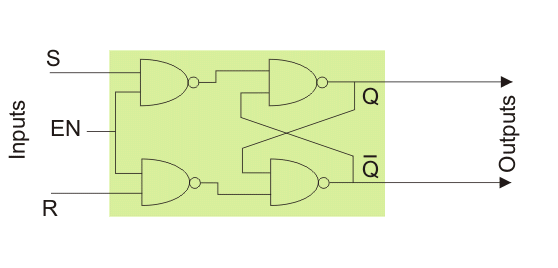

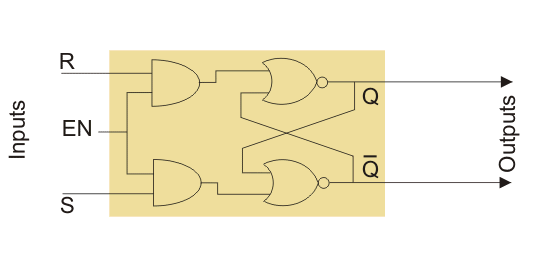

因此，门控S-R锁存器也称为时钟S-R触发器或同步S-R锁存器.Since此锁存器仅在时钟脉冲的电平高时响应施加的输入，此类触发器也被称为级别触发拖鞋。a的逻辑电路门控SR闩锁或时钟SR触发器如下所示。

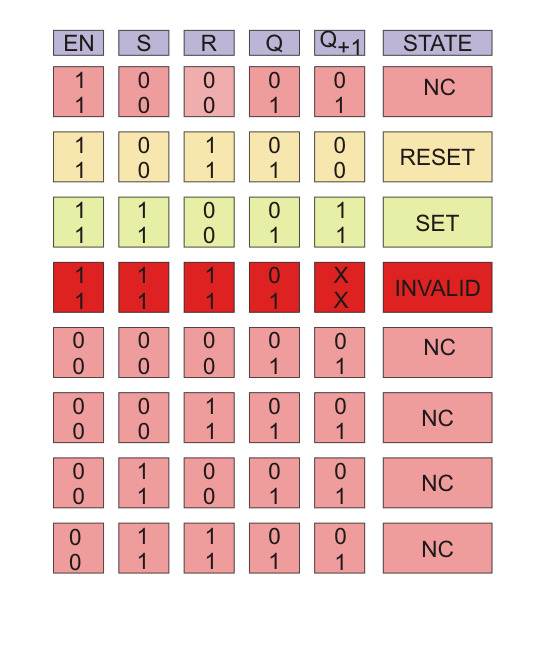

门控SR锁定真理表
这真理表对于Gated SR锁存器或门控SR触发器已经显示在下表中。
还有d闩锁那JK拖鞋那有效低SR触发器， 和门控SR触发器。您可以通过查看我们的完整列表了解有关时钟的SR触发器和其他逻辑门的更多信息逻辑盖茨问题。
