什么是青蛙腿绕组？
一种青蛙腿绕组是多路复用波和单纯x的组合搭载绕组在同一个插槽中。它保留了两者的优势搭载绕组和波浪绕组没有他们固有的缺点。
膝盖和波绕组都具有相同数量的平行路径，它们连接到同一换向器。
青蛙腿绕组具有与双工圈绕组一样多的平行路径，因为单纯形圈绕组部分提供的平行路径数，并且多路复用波部分也提供“P”的并行路径。因此，总数是平行的2P路径（其与双工圈绕组相同）。
使用青蛙腿绕组的优点
- 这个蜿蜒更多没有。平行路径和当前的和电压额定值高于膝盖或波浪绕组。这些青蛙腿部缠绕式动手设计用于适中的电流和中等电压。
- 这些绕组以串联平行连接。任何波形元件和在换向器上连接的后续圈元件恰好在串联组合中分开两个极间距。这两个换向器段恰好分开360电压，并开发零净电压。因此，青蛙腿绕组的这种圈波组合完全均衡，并消除了均衡器的使用。这就是为什么大多数大型直流机械使用青蛙腿部缠绕的动手betway网页版。
什么是鼓绕组？
这是绕组的类型在其中导体被放置在鼓形电枢表面上的槽上，并通过线圈端部的前后连接彼此连接。鼓绕组介绍主要是为了克服环型绕组的缺点。
鼓绕组施工
该绕组可以是单层或双层绕组。
单层鼓绕组
当我们在每个电枢槽中仅在每个电枢槽中放置一个导体或一个线圈侧时，它被称为单层绕组。我们很少使用这种类型的鼓绕组。
双层鼓绕组
当我们放置两个导体或两个线圈侧，然后它被称为双层绕组。在该绕组中，我们将槽分成两层，一个顶层和一个底层。这种绕组通常用于经济目的。

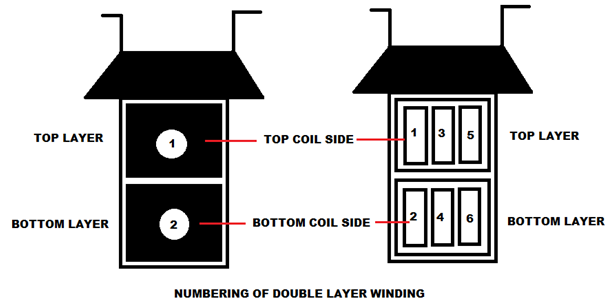

在这里，我们主要集中在双层绕组上。下图显示了双层绕组。
我们通常将线圈浸入一些绝缘化合物如沥青，然后将它们放入槽之前干燥。对于非常高温操作，我们还使用云母，纸带，玻璃纤维胶带，硅浸渍绝缘。
我们给了导体适当的形状并将线圈与棉花粘合在一起，然后放在电枢槽上。线圈的末端稍后裸体焊接到换向器杆上。
线圈的跨度等于极距，以获得在线圈中感应的最大EMF。通常，我们在槽的顶层和返回导体中容纳线圈的前导导体，槽的底层处于沿电枢大约一个杆间距的距离。
我们在换向器段上终止两个线圈的连接。我们的线圈侧面用奇数整数放置在槽的顶层，线圈侧放置在槽的底层处，甚至是整数。
主要有两种类型的鼓绕组 - 一个是搭载绕组，另一个是波浪绕组。我们可以通过结束连接方式将它们彼此区分开来。
另一种类型的鼓绕组也在那里。它被称为青蛙腿绕组。这次绕组包括在同一衔铁上的圈和波浪绕组组成。
鼓绕组的优点
- 每个绕组，放置在电枢槽，围绕核心，使整个长度的导体，除了末端连接，切断主线磁通量。因此电压以这种类型诱导衔接绕组比克拉姆绕组大。
- 在放置电枢槽之前的线圈可以预先形成和绝缘。因此可以减少成本。
- 线圈的两侧放置在两个不同的杆下，一个北极和另一个南极，因此在它们的帮助下始终是附加的EMF。
- 分数绕组绕组可用于鼓绕组。分数间距绕组的优点是它在终端连接的铜中提供了大量节省。由于相互较小的人，换向也得到了改善电感器线圈之间。
- 分数绕组绕组：线圈的跨度应等于极间距，以获得线圈中诱导的最大EMF。然而，可以在没有太大减少诱导的EMF的情况下减少线圈的跨度。完成后，绕组被称为分数间距绕组。
- 因为几个人导体被放置在单个插槽中，是nos。在电枢芯中的槽中变得减少，电枢芯齿变得更强壮。还改善了层压和线圈的保护。
- 滚筒式绕组中的制造成本将减少，因为这里我们必须构建较少的线圈。
什么是克拉姆戒指绕组？
环绕组是类型的衔接绕组其中导线交替地缠绕在圆柱形或环形芯的外表面周围和内表面周围。
这格拉米圈类型的电枢绕组是一种旧的衔接绕组。在该绕组中，电枢包括由铁层压构成的空心圆柱体或环。核心螺旋地缠绕着环形环。
绕组是连续的，因此它是关闭的。我们将刷子之间的线圈串联连接。该图显示了Gramme-Ring型绕组及其等效电路。我们可以看到有一个相同数量的电压产生导体放在电枢的每一侧。
我们定期从电线中取出水龙头，并将它们连接到换向器段。正面和负刷之间有两条路径，我们并联连接它们。这里，线圈1至6形成了一个路径，并且线圈7至12形成了另一个路径。
当电枢沿顺时针方向旋转时，然后EMF被引入导体中。诱导的EMF方向和方向当前的如果在n-pol下的导体情况下会向内弗莱明的右手规则。在S极下导体的情况下，感应EMF的方向和电流方向将是向外的。
根据弗莱明的右手定则,我们举行了右手食指,食指和拇指在直角,如果食指代表力线的方向,大拇指点运动的方向或作用力,然后食指点在感应电流的方向。
因此，在两个路径中产生的EMF呈相反的方向，如上图所示。在每个路径上产生的EMF是从每侧的底部到上的添加剂。
由于有两个平行路径，因此电压每个路径是机器的产生电压，每个路径都提供一半当前的输出在外部电路中。
克环绕组的优点
- 电枢的工作原理更简单，因为没有过境导体在蜿蜒。
- 在理论上可以使用2,4,6或8个杆的相同绕组。
克拉姆环绕组的缺点
- 该绕组的部分位于铁环内侧切割极小的通量线。因此他们很少电压诱发它们。因此，它没有广泛使用。
- 同样没有。极点相同的速度衔接绕组诱导的EMF在旋转绕组中的一半是滚筒式绕组中的诱导的EMF。
- 随着躺在内圈内的部分仅作为连接器的作用，铜的浪费。
- 维修和维护非常昂贵。
- 绕组的绝缘非常困难。
- 产生要求所需的强大场地励磁助势因为施工需要大的气隙。
对于这种广泛的缺点，目前格拉姆环绕组已被更高效的鼓式绕组取代。
