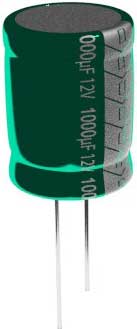

电解电容器

一个电解电容器是一种特殊类型的电容器它使用电解质实现更高电容与其他电容器不同,从1UF到50mF值。电解质是其中的高浓度离子的溶液。铝电解电容器,钽电解电容器和铌电解电容器是使用的三类电解电容器。例如,在铝电解电容器中,使用两个铝金属箔作为电极。纯度(99.9%)和厚度约为20-100μm的铝金属箔是阳极,而阴极可以具有适度纯度水平约97.8%。由于阳极的电化学方法(阳极氧化),在其表面上形成一层氧化铝,而阴极也在其表面上显影氧化物层,但它是最薄的,因此不用使用。在阳极表面上形成氧化物层用作介电介质电容器与其他电容器相比,每单位音量高电容负责。
电解电容器
阳极和阴极的表面都是粗糙化的,从而增加表面积,从而增加其电容每单位卷。这建造电解电容器涉及用间隔物堆叠两个铝箔,即它们之间的电解质浸涂纸,以避免两个箔之间的直接接触以防止板的短路。

堆叠装置卷起,放置在圆柱形金属罐中,以提供机械强度,从而提供紧凑且鲁棒的形状。这电解电容器由于其强大而紧凑的设计,在电脑主板中的各种电器中使用。它们广泛用作电子电路中的噪声过滤器,电源和电源谐波过滤器SMPS.等等。电解电容器是与其他类型的偏振电容器电容器因此,它们必须在具有标记极性的电路中正确连接。如果我们在电路中以相反的极性连接电解电容,则反向电压涂覆在金属箔上将破坏在阳极上形成的氧化物层,因此将发生短路,导致过度当前的流过电容器,导致加热,从而导致电容器破裂。

为了保护电容器,它应该以正确的极性连接,特别是在涉及高功率应用的电路中。一个电解电容器不适用于高于100 kHz的频率响应。它具有高漏电流,因为在使用时,这些部件的持续时间变得热并且破裂。组件寿命在1000小时内非常有限,并且需要在固定时间后从电路中取代。当使用其高内阻使用高频和高幅度电压信号时,电解电容器显影过多。这电压涂在箔上应在极限范围内,以避免介电击穿和防止加热电容器由于过度了当前的由它绘制。电解电容器高电容值,小尺寸和低成本值负责其在涉及高电流或低频操作的各种功率设备中的高使用率,通常在100kHz应用以下。
