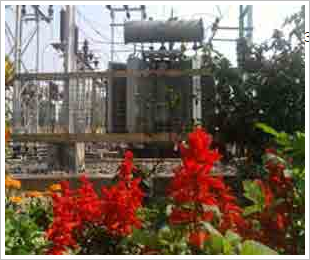

电力变压器定义
权力变压器是用于将电源从一个电路转换到另一电路的静态机器,而无需更换频率。这是一个非常基本的变压器的定义。由于,没有旋转或移动部分,因此变压器是静态设备。变压器在交流电源上运行。变压器效果互感原则。
电力变压器的历史
如果我们想知道变压器的历史,我们必须在1880年代久回来。在1830年左右50年,发现了归纳的财产,这是变压器的工作原理。
后来改善了变压器设计,导致更高效率和较小的尺寸。逐渐大容量的变压器在几个KVA的范围内,MVA陷入了存在。在1950年,400kv电力变压器在高压电力系统中引入。在20世纪70年代初,生产了大约1100 MVA的单位评级。各种制造商于1980年生产了800kV甚至更高的KV级变压器。
使用电力变压器
电力在低电压水平中非常成本效益。理论上,可以将该低电压电平功率传输到接收端。如果传输导致更大的线电流导致更多导致线损失,则该低压功率。
但如果功率的电压电平增加,则当前的降低了力量,导致欧姆或i2系统中的损失,减少导体的横截面积,即系统的资本成本降低,它还改善了电压调节系统。由于这些,必须加强低级功率以获得高效电力传输。

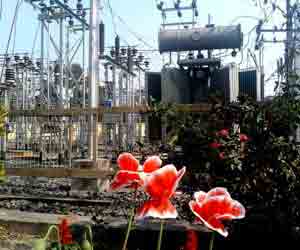

这是由加强变压器在电力系统网络的发送侧。由于这种高压功率可以直接分配给消费者,因此必须在接收端的帮助下逐步下降到所需的水平下台变压器。因此,电力变压器在动力传输中起着至关重要的作用。
通常使用两个绕组变压器,其中高电压和低电压的比率大于2.它是有效的自动变压器在高电压和低电压之间的比率小于2。
再一次单位三相变压器比a更具成本效益三个单相变压器银行A组三相系统。但是单个三相变压器单元有点难以运输,并且如果其中一个相绕组断裂,则必须完全从服务中除去。
变形金刚的类型
变压器可以以不同的方式进行分类,具体取决于其目的,使用,施工等。注意,有时这些分类重叠 - 例如。变压器可以同时是三相变压器和升压变压器。有关更多信息,其中一些最佳电气工必威电竞赞助程书籍更详细地解释变压器的工作。
变形金刚的类型如下:
加强变压器和台阶变压器
加强变压器将低电压(LV)和高电流从变压器的初级侧转换为变压器的高电压(HV)和低电流值。
下台变压器将高压(HV)和低电流从变压器的初级侧转换为变压器的次级侧的低电压(LV)和高电流值。
三相变压器和单相变压器
通常使用三相变压器三相权力系统,因为它比单相变压器更具成本效益。但是,当尺寸很重要时,最好使用a三个单相变压器的银行与三相变压器,因为它比单个三相变压器单元更容易运输。
电力变压器,配电变压器和仪表变压器
电力变压器通常用于传输网络,用于踩踏或向下电压电平。它主要在高或峰值负载期间运行,并且在满载时具有最大效率。
分配变压器降低电压以进行分销目的到国内或商业用户。它具有良好的电压调节,每天运行24小时,最高效率为满载的50%。
仪表变压器包括C.T和P.T,用于将高电压和电流降低到较小的值,该值可以通过传统仪器测量。
两个绕组变压器和自耦变压器
通常使用两个绕组变压器,其中高电压和低电压侧的比率大于2。
它对一个更具成本效益自动转移器在高电压和低电压侧之间的比率小于2的情况下。
户外变压器和室内变压器
作为Suggets的名称:户外变压器专为在户外安装而设计。
而室内变压器是专为在室内安装而设计(谁会猜到!)。
油冷和干式变压器
这个分类涉及到变压器冷却系统在变压器内使用。
在油冷变压器中,冷却介质是变压器油。而在这件事中干式变压器,使用空气冷却。
核心变压器
变压器绕组有两种主要类型 - 芯型和外壳型。还有浆果型变压器。
一种核心变压器有两个垂直的腿或肢体,有两个水平部分名为轭。芯是矩形的,具有常见的磁路。圆柱形线圈(HV和LV)置于肢体上。
壳牌型变压器
一种壳牌型变压器有一个中央肢体和两个外肢。HV,LV线圈都放在中心肢体上。存在双磁路。
浆果变压器
在浆膜变压器中,核心看起来像是车轮的辐条。紧密配合的金属板罐用于将这种类型的变压器容纳,填充内部的变压器油。
