串联和并联直流电路说明(包括示例)

什么是电路?

一个电路是两个或多个电气元件的组合，它们通过导电路径相互连接。电子元件可能是活性成分,或不活跃的组件，或者两者兼有。

什么是直流电路?

有两种电-直流电(直流),交流电(交流)。处理直流电或直流电的电路被称为直流电直流线路,而处理交流电或交流的电路，称为交流电路。

的组成部分电子直流回路主要是电阻性的，而交流电路的组成部分可能既有电阻性也有无功性。

任何电路可分为三种不同的组-串联，并联和串并联。所以举个例子，在直流的情况下，电路也可以分为三组，比如系列直流回路，并行直流回路,和串并联电路．

什么是串联直流电路?

当a的所有电阻分量直流线路是端到端的连接形成一个单一的流动路径吗当前的，则电路称为a系列直流回路．组件端到端的连接方式称为串联连接。

假设我们有n个电阻R₁, R₂, R_3............. R_n它们是端到端相连的，也就是说它们是串联的。如果这个串联组合是通过a连接的电压源，电流开始通过这一条路径流动。

由于电阻端到端连接，电流首先进入R₁那么同样的电流进入R₂R,然后_3.最后到达R_n电流由此进入电压源的负端。

以这种方式，相同的电流在串联的每个电阻上循环。因此，可以得出结论，在系列直流回路，同样的电流流过电流的各个部分电路．

再根据欧姆定律,电压降电阻的两端是电阻的乘积电阻电流通过它。

在这里，通过每个电阻的电流都是相同的，因此每个电阻上的压降与其电阻值成比例。

如果两个电阻器的电阻不相等，那么它们之间的压降也不相等。因此，在电阻器中，每个电阻器都有其单独的压降系列直流回路．

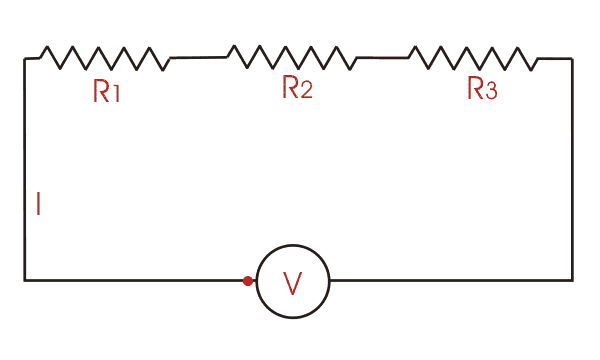

三电阻直流串联电路

下图是一个带有三个电阻的直流串联电路。这里用一个动点表示电流的流动。注意，这只是一个概念性的表示。

系列直流电路示例

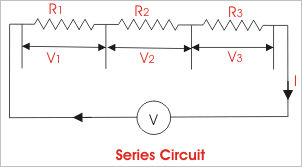

假设有三个电阻R₁, R_2，和R_3.在a上串联电压源用伏特表示的电压，如图所示。让电流I(量化为安培)流过串联电路。根据欧姆定律，
电阻R上的压降₁, V₁=红外₁
电阻R上的压降₂, V₂=红外₂
电阻R上的压降_3., V_3.=红外_3.
整个直流电路的电压降，
V =电阻R上的压降₁+电阻R上的电压降₂+电阻R上的电压降_3.



根据欧姆定律,电阻由V / I给出，即r。

所以，有效电阻的串联直流线路是．由上式可知，当多个电阻串联时，串联组合的等效电阻为各电阻的算术和。
综上所述，我们得出以下几点:

1. 当一些电子元件串联在一起时，相同的电流流过电路的所有元件。
2. 串联电路上施加的电压等于电压降在每个组件。
3. 各个元件上的压降与其电阻值成正比。

什么是并联直流电路?

当两个或两个以上的电器元件连接,每个组件的一端连接到一个共同的点,另一端连接到另一个公共点,那么电子元件是并行连接,和这样一个电子直流回路称为并行直流回路．

在这个电路中，每一个元件都有相同的压降，它完全等于电压它发生在两个共同的点之间，也就是组件连接的地方。

还在并行直流回路，电流有几条并联路径通过这些并联的元件，所以电路中的电流将被划分为与元件数量相同的多条路径。

这里，在这个电路中，每个元件上的压降是相等的。再次按欧姆定律，任何电阻元件上的压降等于其乘积电阻电流通过它。

随着电压降当并联的所有元件都相同时，通过它们的电流与其电阻值成反比。

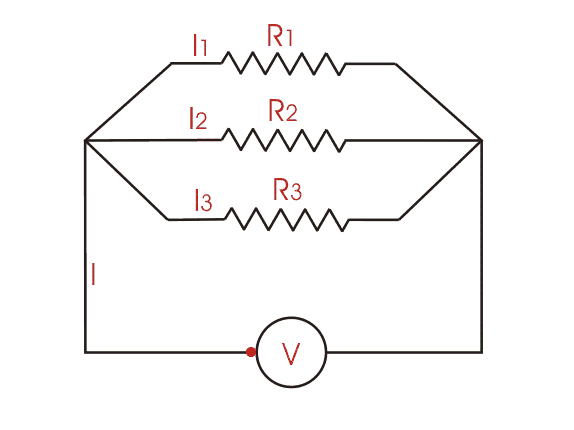

三电阻直流并联电路

下图是一个带有三个电阻的直流并联电路。这里用一个动点表示电流的流动。注意，这只是一个概念性的表示。

并联直流电路示例

假设有三个电阻R₁, R_2，和R_3.在a上平行连接电压源V(伏特)，如图所示。设电流I(安培)为电路总电流，分为电流I₁,我_2，和我_3.流经R₁, R_2，和R_3.分别。根据欧姆定律:
电阻R上的压降₁， v = I₁．R₁
电阻R上的压降₂， v = I₂．R₂
电阻R上的压降_3.， v = I_3.．R_3.
整个并联直流电路的电压降，
V =电阻R上的压降₁=电阻R上的压降₂=电阻R上的压降_3.

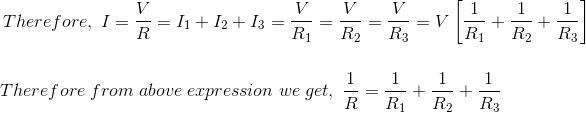

alert v = I₁．R₁=我₂．R₂=我_3.．R_3.



因此，当若干个电阻并联时，等效电阻的倒数由它们各自电阻的倒数的算术和给出。
由以上对并联直流电路的讨论，我们可以得出以下结论:

1. 电压降在并行连接的所有组件中是相同的。
2. 通过并联的各个元件的电流与它们的电阻成反比。
3. 电路总电流是通过并联的各个元件的电流的算术和。
4. 相等电阻的倒数等于电阻的倒数的和抗性并联的单个部件。

串并联电路组合

到目前为止，我们分别讨论了串联直流电路和并联直流电路，但在实际中，电路一般是串联电路和并联电路的结合。

这样的组合串联和并联电路可以通过合理的应用来解决欧姆定律规则是串并联电路到复杂电路的各个部分。

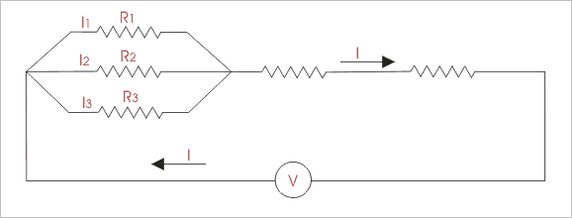

串并联电路
