以前对电能的需求很少。单个小型电气发电机可以满足局部需求。如今对电能的需求与人类生活方式的现代化一起越来越多地增加。为了满足这种增加的电负荷需求,我们必须建立相当大的大发电厂.
但是从经济的角度来看,不可能总是把发电厂建在负荷中心附近。我们将负荷中心定义为与国内其他地区相比,消费者密度或连接负荷密度相当高的地方。在煤、煤气、水等天然能源附近建立发电厂是经济的。由于这一原因以及其他许多因素,我们不得不在远离负荷中心的地方建设发电站。
因此我们必须建立电气网络系统将发电厂所产生的电能输送给消费者。发电站所产生的电力通过系统向消费者输送,我们可以把这些系统分为两个主要部分,即输送和分配。
我们把消费者从电源中获得电力的网络称为电力供应系统.一个电力供应系统有三个主要组成部分,发电站,发电机输电线路和分配系统。发电站在相对较低的情况下产生电力电压的水平。低电压发电在许多方面是经济的。
的升压变压器连接在输电线路的起点,增加电压水平的电力。电力传输系统然后传输这个更高的电压电力到最近的负载中心区域。在较高电压水平下传输电力在许多方面是有利的。高压传输线包括开销或/地下电导体.的降压变压器连接在末端输电线路为了分配目的,将电力电压降低到所需的低值。然后,分配系统根据所需的方式将电力分配给各种消费者电压的水平。
发电、输配电一般采用交流系统。对于超高压输电,我们通常采用直流输电系统。两个网络的传输和分配既可以是空中的,也可以是地下的。由于地铁系统比架空系统昂贵得多,从经济角度来看,后者是最好的。交流输电采用三相三线制,交流配电采用三相四线制。
输配系统可以分为两部分,一次输配和二次输配,一次输配和二次输配。这是对电网的概括性看法。要注意的是,所有的输配电系统可能都没有这四个阶段电力供应系统.
根据系统的要求,即使在许多情况下,可能存在许多网络可能不具有二次传输或二次分布,即使在许多情况下,可以不存在整个传输系统。在那些局部电源系统发生器中,直接将电力分配到不同的消耗点。

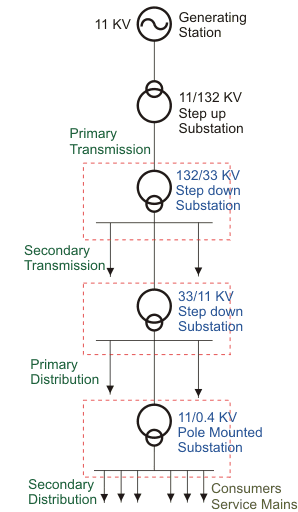

让我们讨论一个实际的例子电力供应系统.这里有一座11KV三相发电站。然后是11/132千伏升压变压器与发电站相关的将电力提升到132千伏水平。的输电线路将此132kV电源传输到132/33 kV上下变电站,包括132 / 33kv降压变压器,位于市郊。我们将从11/132千伏升压变压器到132/33千伏降压变压器这部分电力供应系统称为一次输电。一次传输是三相三线系统,这意味着在每条线路中有三个相的三根导线。
在供应系统中的那一点之后,二次功率为132/33 kV变压器通过3相3线传输系统传输到位于城镇不同战略位置的33/11KV下游变电站。我们把这部分网络称为二次传输。
通过城镇的道路载体的11kV 3相3送丝器携带二次传输变电站33 / 11kV变压器的二次功率。这些11kV馈线包括电源系统的主要分布。
11/0.4千伏的变形金刚消费地区将一次配电降至0.4千伏或400v。这些变压器被称为配电变压器,这些是杆式安装变压器。从分配变压器,电源将通过3相4线系统转到消费者端部。在3相4线系统中,3个相3个导体用于3个阶段,并且第4个导体用作中性连接的中性线。
消费者可以根据他的要求,在三相或单阶段中供应。在三相供应的情况下,消费者将400 V相变为相位(线电压)电压,而对于单相电源,消费者得到400 /根3或231 V相中性电压在他的电源。电源总管是电源的终点电力供应系统.我们将系统的这一部分称为配电变压器供应主要分布。供应电源是安装在消费者场所的终端,消费者为他的用途接触。
