电力

电压当前的是两个基本参数电路。但只有电压当前的不足以表达行为电动电路元件。我们本质上需要知道,多少钱电力, 一种电路元件可以处理。我们所有人都看到了60瓦特电灯提供比100瓦电灯更少的光线。当我们支付电费的电力消耗时,我们实际上是为了支付Cahrges电力在指定的时间段内。因此电力计算对于分析一个很重要电路或网络

电力是电气元件相对于时间供应或消耗的能量速率。

假设,元素用品或消耗DW焦耳的能量,是DT第二的时间,然后元素的电源可以表示为,

此等式也可以重写为

因此,从等式中的电压和电流的表达是瞬时的,电力也是瞬间的。表达的力量是时变的。

所以,a的力量电路元件是电压上的电压乘积和电流。

正如我们已经告知电路元件可以吸收或提供电力。我们通过将积极的符号(+)放在能力的表达中来表示能量的吸收。同样,当我们代表电路元件传递的电力时,我们放一个负符号( - )。

被动标志约定

电流方向,电压极性和电路元件的功率的符号之间存在简单的关系。我们称之为简单的关系被动标志约定。当电流通过其终端通过其正电压极性的端子进入元件时,我们在电压和电流的乘积之前放置正符号(+)。这意味着元素吸收或消耗电力电路。另一方面,当通过元件的电流离开其正电压极性的端子时,我们在电压和电流的乘积之前放置负符号( - )。这意味着该元件为电路提供或供应电源。

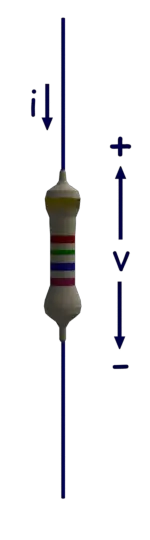

让我们拿一个电阻器连接在两个电路端子上。虽然,在图中未示出电路的其余部分。的极性电压下降通过电阻器和通过电阻的电流方向示于下图。当电流电压V伏的电压侧的电流侧进入电阻器时,电阻器是消耗VI瓦的功率,如图所示。
电阻器

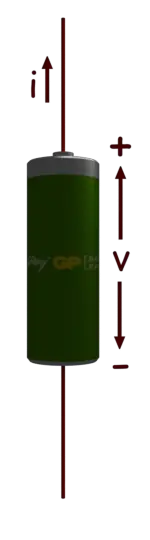

让我们拿一个电池连接在两个电路端子上。虽然,在图中未示出电路的其余部分。的极性电压下降通过电池和通过电池的电流方向示于下图。电池提供VI瓦特的功率,因为​​电流I安培通过其正极性端子在V伏的电池中进入,如图所示。
电池
