发电机的工作原理

当一个导体在A中移动磁场,EMF在导体上诱导。这是每个旋转的唯一基础发电机作品(如便携式发电机)。

根据法拉第的电磁诱导定律,当导体链接有变化时助势,它将在其中诱导EMF。诱导的EMF跨越导体的值取决于与导体的磁通量的变化率。诱导的EMF的方向导体可以通过弗莱明的右手规则。如果你伸展拇指,第一手指和第二根手指彼此伸展,并且如果将右手拇指沿导体的运动方向对齐,则这条规则磁场并且沿磁场方向的第一手指,第二个手指指示导体中的EMF的方向。

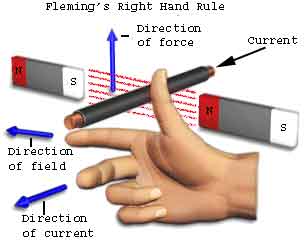

弗莱明的右手规则
现在我们将向您展示如何当我们在一个导体的单环旋转时产生磁场
基本发电机

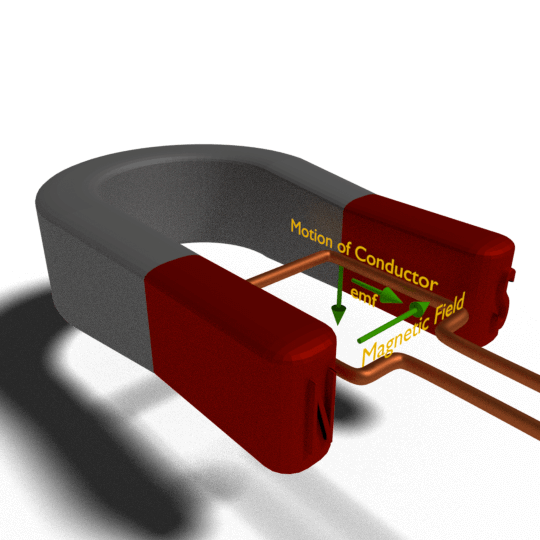

在旋转期间,当循环的一侧进入磁北极前面时,导体的瞬时运动将根据弗莱明的右手规则诱导的EMF将具有向内方向。

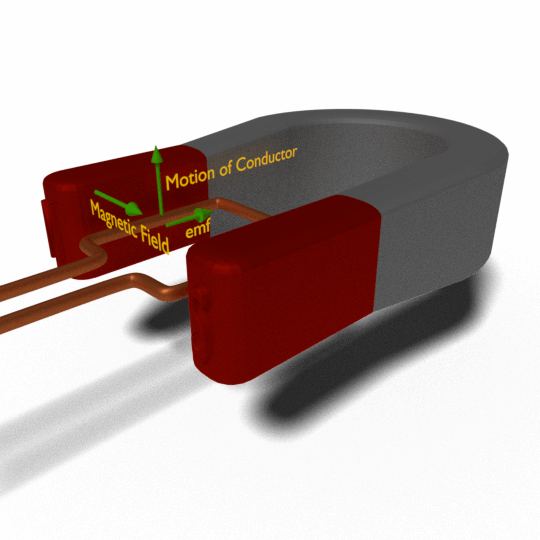

同时,循环的另一侧进入磁南极,瞬时运动导体根据弗莱明的右手规则诱导的EMF将具有向外方向。

在旋转期间,循环的每一侧交替地磁北极和南极处于磁北极和南极下。再次在图片中,当任何线圈侧(导体)都在北极处于北极时,导体的运动将是向上的,并且当它落在南极之下时导体会向下。因此,在环中诱导的EMF连续改变其方向。这是最基本的概念发电机的模型。我们还称为单环发电机。我们可以以两种不同的方式在循环中收集诱导的EMF。

让我们使用循环的两端连接滑环。我们可以通过刷子通过刷子连接载荷,如图所示。在这种情况下,环路中产生的交流电是负载。这是一个交流发电机
单循环交流发电机

我们也可以收集通过换向器和刷布置在旋转环中产生,如下面的动画图片所示。在这种情况下,在环路中产生的电力(这里也可以称为电枢的单环发生器的旋转环)通过换向器整流,负载获得直流电源。这是一个最基本的概念模型直流发电机

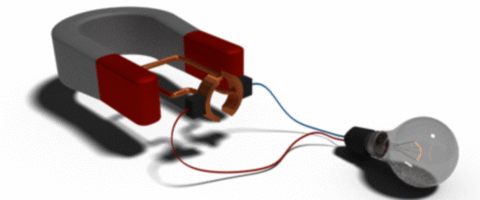

单环DC发电机
