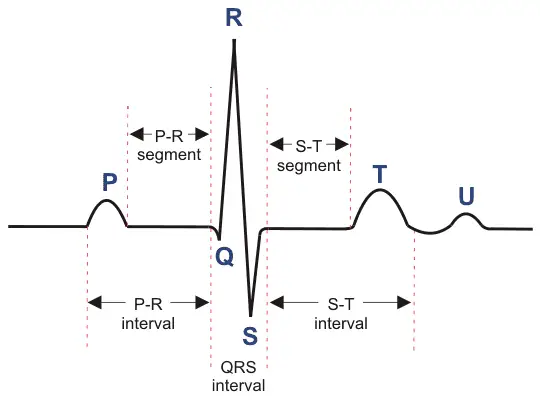

ECG波形
这就是ECG波形的外观:
代理
发生电活动时,心肌纤维被收缩并产生运动。这种情况被称为代理。当血液泵送身体时,它会导致收缩。当腔室循环,它被称为收缩。
搅拌器
被称为心肌的结果电气搅拌器。轻松的心脏室被称为舒张压。
海浪 | 起源 | 幅度(MV) | 持续时间(秒) |
P波 | 由于Atria的去极化 | 0.25 | 0.12至0.22(Pr间隔) |
R波(QRS复杂) | 由于Atria和心室收缩的倒退 | 1.60 | 0.07至0.1 |
T波 | 由于轻松的心肌 | 0.1至0.5 | 0.05至0.15 st间隔 |
s t间隔 | 心室收缩 | - | - |
你挥手 | 由于Purkinje纤维的扩展缓慢 | <0.1 | 0.2(t - U间隔) |

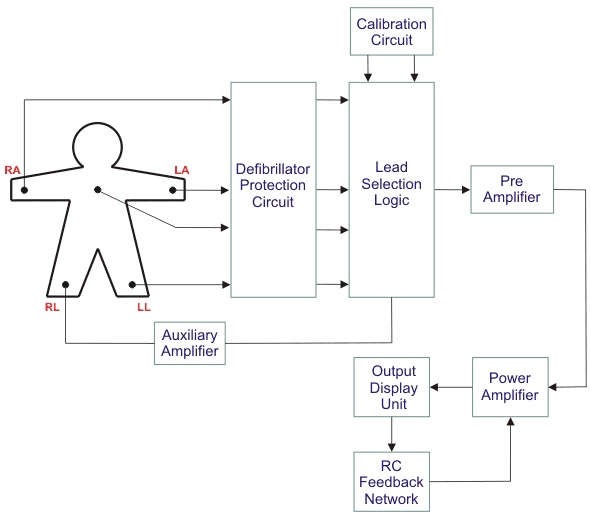

ECG录制设置框图
除颤器保护电路
电极引线的一端沿着患者的Ra,La,胸部和L1连接。电极的另一端通过除颤器保护电路。保护电路具有缓冲放大器和过负载电压保护电路。
领导选择逻辑
该块有助于选择电极引线系统的类型。我们可以选择双极或增强电极系统。
校准电路
校准是一个有助于消除系统错误的过程。这里,ECG输出中的引导选择电路中的任何改变。因此,校准单元有助于技术人员纠正错误ec输出。
预放大器
仪表放大器和一个差分放大器高增益和高CMRR用作预放大器。
功率放大器
输出单元通过功率放大器驱动。使用预放大器放大信号后,它进入功率放大器。输出单元安装笔电机。使用笔记本器启动录制需要高电功率。因此,高功率增益放大器用作功率放大器。
反馈网络
反馈网络用于为笔电机提供阻尼。
输出显示单元
无论是A.CRO.或笔图录像机充当输出设备。
