ECG铅系统配置

来自心脏的电信号是用表面电极．由此产生的心脏电极电位传导到体表。标准电极位置被用来记录心电图．三种类型的电极系统是

1. 双极肢体引线或标准引线
2. 增强单极肢体导联
3. 胸部会

双极肢体铅 - 标准铅I，铅II和铅III

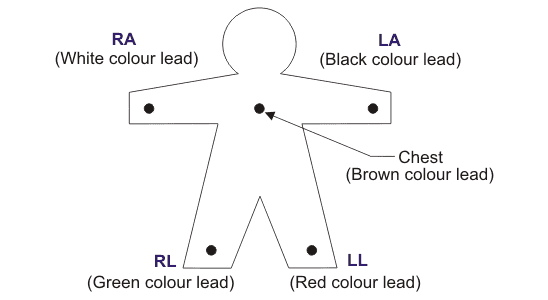

这种引线系统也被称为爱因斯坦引线系统。两个电极记录心电信号。从我们身体的右臂(RA)、左臂(LA)、右腿(RL)和左腿(LL)四个身体位置记录电位如图所示。

最终输出是这两个电极之间产生的电势之差。右腿是接地基准电极。

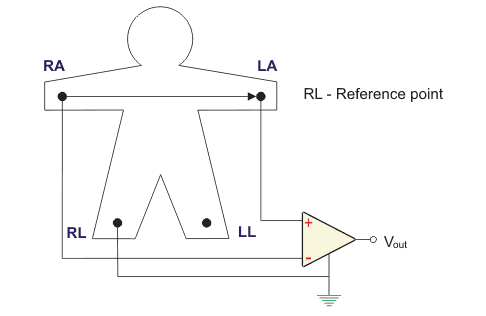

领导我

电压降从左臂到右臂发生。生成的电压是V_我．

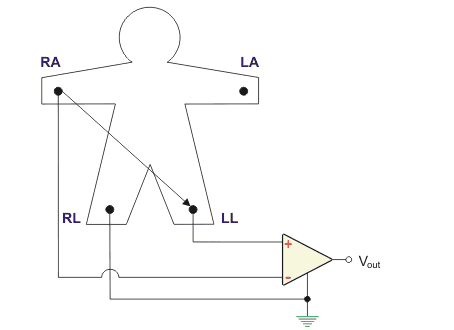

铅二世

电压从左腿下降到右臂。产生电压为V₂．

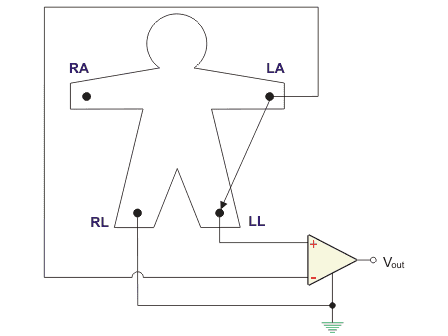

铅三世

电压从左腿下降到左臂。产生电压为V₃．

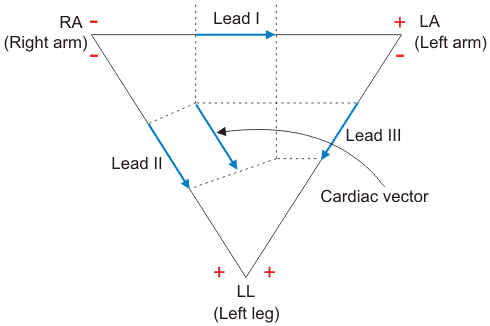

弦线三角形

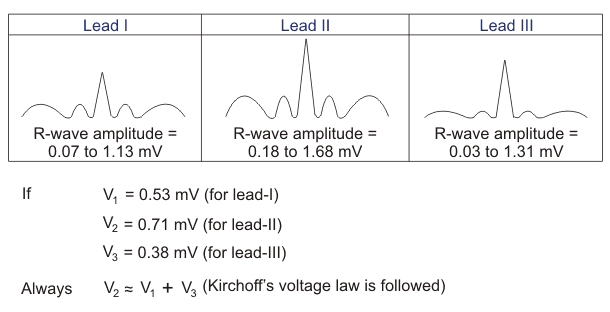

弦线三角形是右臂，左臂，左腿和右臂之间形成的闭路。einthoven已经定义了心电图沿着主体的正面平面二维。沿着三角形的投影，三角形三边的矢量总和为零。我们可以告诉，通过基尔霍夫定律，则沿导联III的R波振幅等于沿导联I和导联II的R波振幅之和。

增强单极领导

一个叫Wilson的人引进了增强单极肢体导联系统。在该系统中，心电图记录在单个探查电极和中央终端之间。中央终端涉及身体的中心。使用两个相等和较大的电阻器。一对肢体电极连接到电阻．这个电阻网络的中心连接形成了中心终端。肢体电极的剩余部分形成探查电极。在这个铅系统中，有很小的增加心电图可以找到电压。使用了三种类型的连接。

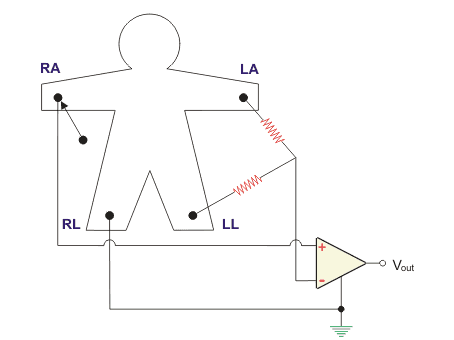

领导AVR.

两个电阻连接左臂和左腿。电阻连接的中点接负极。右臂连接放大器的正极。这里右腿也作为参考终端。

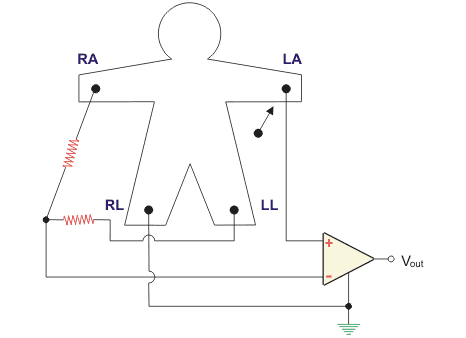

领导AVL.

两个电阻连接到右臂和左腿。电阻连接的中点接负极。左臂连接放大器的正极。右腿作为参考终端。

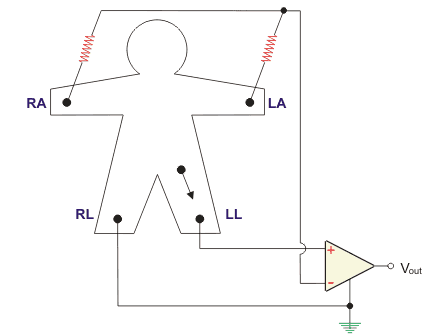

导致动

两个电阻连接右臂和左臂。电阻连接的中点接负极。左腿连接放大器的正极。这里右腿也作为参考终端。

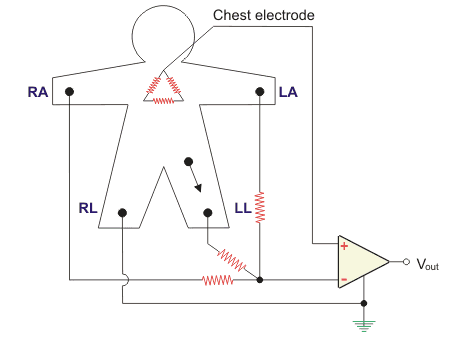

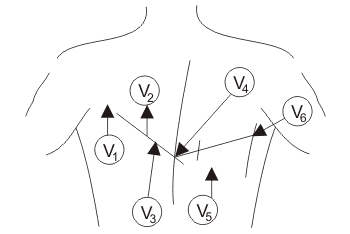

胸部会

V₁右胸骨缘第四肋间隙，
V₂左胸骨缘第四肋间隙，
V_3.- V之间的中点₂和V₄，
V₄锁骨中线第五肋间隙，
V₅-同V₄位置在前辅助线上，
V₆-同V₄位置在辅助线中段。
