我们必须在一个电动变电站包括:
接地的方法
我们将所有要点连接到接地栅格与耐腐蚀性静物杆接地。我们将连接杆埋在地面下方最小600毫米。如果这些水平埋的杆通过电缆沟槽，道路，地下管道或轨道轨道，杆应通过屏障底部至少300毫米穿过至少300毫米的屏障。
虽然我们在地面以下使用MS杆连接地网，但在地面以上使用MS平面连接相同的地网。我们把不同的接地点和获取网格之间的连接称为立管。我们通常在地面以上的部分使用ms flat。立管在地面以下的杆状部分与用于创建主地球栅极的杆状导体相同。
我们应该将所有钢结构与地球网格连接到至少两个立管。在这种情况下，一个提升器必须来自x方向上的接地栅格的杆和y方向。
我们还以同样的方式连接所有设备的接地点。
我们将所有隔离机构箱与单个辅助地球垫和每个辅助地球垫连接到主地球网格。我们将每个辅助地球垫放置在地面下面300毫米。
我们用螺帽螺栓将所有的升降台与设备的接地垫连接起来，螺栓连接处应涂防腐漆。这个接地点不能焊接，以便在需要时更换设备。
从接地垫上伸出来的引线应与接地网焊接。地上的平面也应该焊接到地下的棒材导体上。我们必须用红铅和沥青漆焊接点。

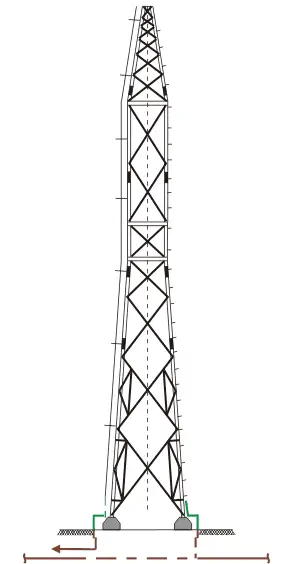

龙门塔的接地
屏蔽线沿着龙门结构的一条腿落后。沿着龙门结构的一条腿下降的屏蔽线被称为倒档。间隔间隔地夹紧削木器的结构腿部。该降液管与直接从管接地电极的接地引线连接。基于相同结构的对角线，应通过立管直接连接到主接地栅格。
母线柱绝缘子的接地
每个母线柱绝缘子或BPI通过两个立管连接到主接地网。从BPI金属底座的两个接地点，沿BPI支撑结构向下延伸一个50mm × 10mm的平面。这些来自BPI基地的ms平片与来自x和y的隔水管相连导体主要接地栅格。

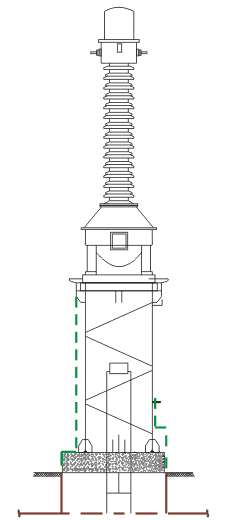

电流变压器的接地
一个50 mm×10 mm ms的平坦沿着一条腿下降电流互感器从CT金属碱的支撑结构。这通过提升板连接到主接地栅格。基于结构的对角线相反的垂直腿部构件通过另一个提升器连接到主接地栅格。如果第一个提升者来自x导体然后，地面网格然后第二立管必须来自Y方向的杆导体。
CT接线盒还应通过50 mm×10mm Ms平板连接到主接地栅格。
接地断路器
支撑每个杆的结构断路器沿极的金属底座通过两个竖管与主接地网连接，一个优选从x方向，另一个优选从y方向。各杆的结构用50mm × 8mm ms平连接在一起。各极的机构箱也通过50mm × 10mm ms平面与主接地网相连。

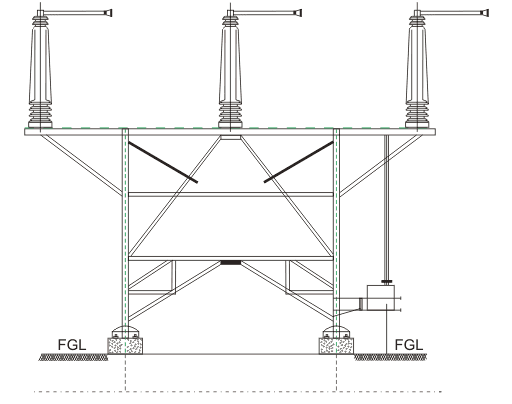

隔离器的接地
隔离器的每个杆的底座应与一个平坦的一个50mm×10mm ms的帮助连接在一起。该MS平面将通过两个立管，优选地从X和其他来自Y方向接地垫导体连接到主接地栅格。隔离器的机制盒应连接到辅助地球垫和辅助地球垫，然后连接到主接地网格到主接地电网上的两个不同点。
避雷器的接地
避雷器的底座必须通过一个提升器连接到主接地网格，并且雷电避雷器的结构必须通过另一个提升器连接到主接地栅格。避雷器中提供了一种额外的接地连接，该避雷器通过阻挡器的浪涌计数器连接处理的地球坑。这种地球坑可以用测试链接。
电容式电压互感器的接地
无级变速器或电容式电压互感器的底座通过立管连接到主接地网。无级变速器底座上的特殊接地点以50mm × 8mm ms平接管道接地电极。支撑结构的底部也通过立管与主接地网连接。CVT接线盒的两个相对接地点也应连接到主接地网。
电缆密封系统的接地
电缆密封系统的支撑结构应通过两个立管与主接地网连接。接地条尺寸为50mm × 10mm ms，必须从支撑结构顶部降下来。

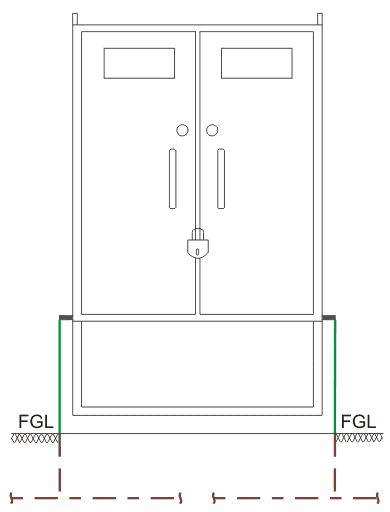

海湾Marshalling Kiosk的接地
在海湾编组亭的两个相对的两侧提供了两个受保护的领导者。这两个点必须通过两个立管连接到主接地网格。这些链接设置在编组亭或盒子的下部。
接地变压器的接地
接地变压器的底座必须通过两个立管与主接地网相连。中性点接地变压器必须用测试链接连接到管接地电极。地面连接的中性应该通过中性电流互感器用于接地故障保护目的。
