使用二极管和晶体管实现NAND门

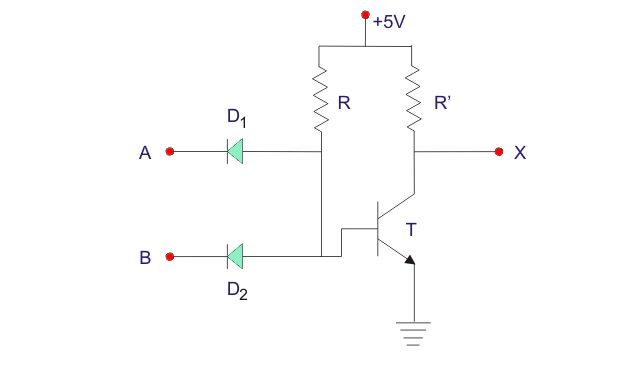

为简单起见，我们将仅在这里显示两个输入NAND门电路通过使用二极管和晶体管。这个NAND门被称为DTL NAND门或者二极管晶体管逻辑NAND门。

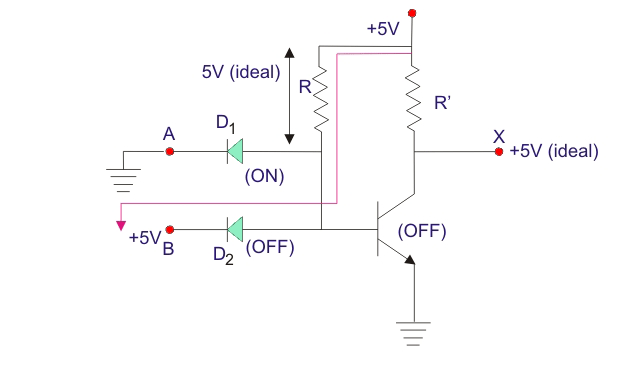

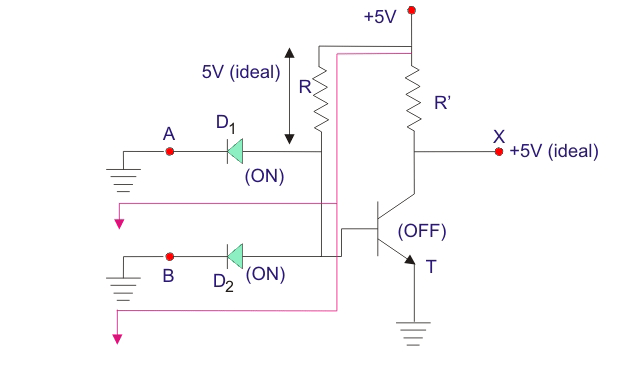

当两个输入A和B都有0 V时，两者两端都处于正向偏置条件。供应电压将通过二极管D获得地面的路径D.1和D.2。整个电源电压+5 V将理想下降电阻器r和因此基本终端晶体管T将不会获得足够的电位打开晶体管，因此晶体管将在截止状态。结果供应电压+5 V将出现在输出端子x时，因此输出x将变为高或逻辑1。

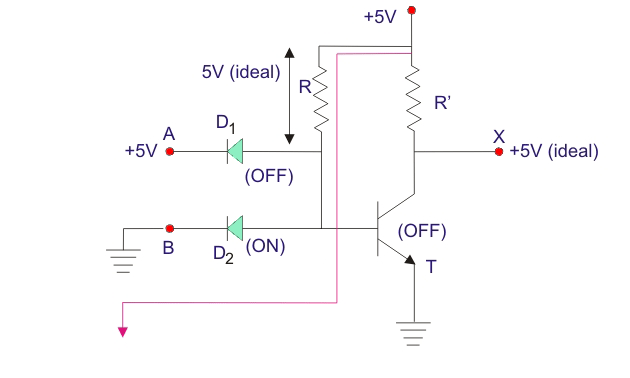

现在如果其中任何一个二极管D.1和D.2，应用于0 V，同样的事情发生在这些情况下，电源电压也得到了前向偏置二极管的接地的路径。在这种情况下，输出也将是逻辑高或1。

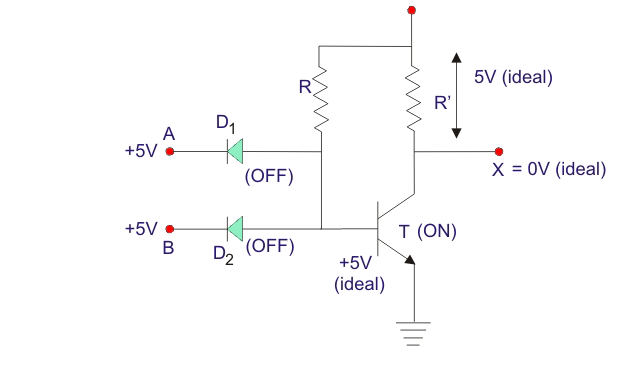

当使用+5V的两个输入都提供逻辑1时，两者都截止了条件，因此都是供应电压将出现在晶体管T的基座端子，这使得它接通，电源电压通过此导致地面的路径晶体管。理想情况下，整个电源电压+5 V将落在电阻器R'和输出端子X将理想地归零，因此输出被认为是逻辑0。因此，当两个输入都是+ 5 V或逻辑1时，输出仅为0。
NAND门IC.

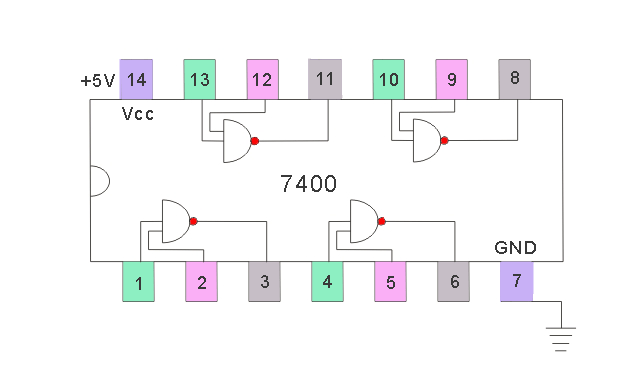

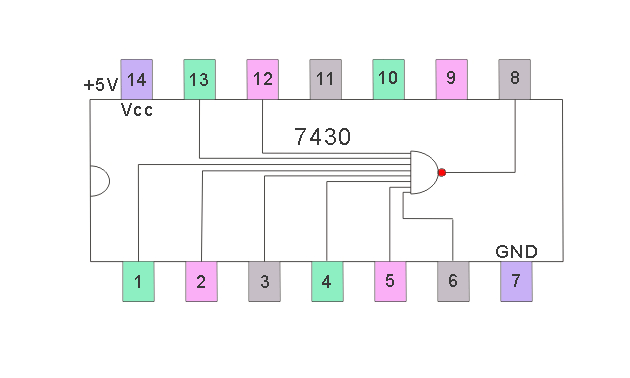

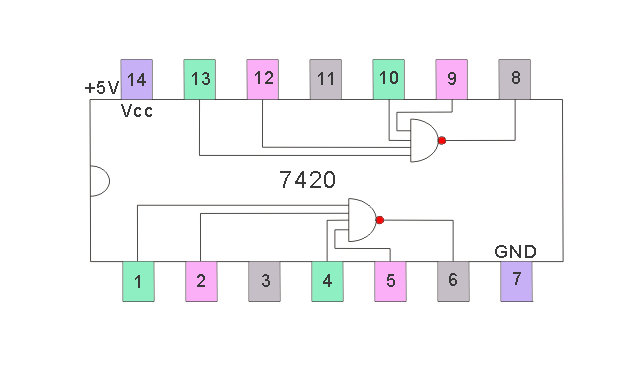

IC7400是一个NAND门IC，其中四个输入NAND盖茨可用。另一个NAND门IC是IC7420，其包含两个四输入NAND门。IC7430包含一个八个输入NAND门。
