什么是数字电压表?
电压表是一个电子测量仪器用于测量潜在的差异两个点之间。的电压测量可以是AC或DC。二电压表的类型可用于电压测量，即模拟和数字。
模拟电压表通常包含一个表盘，表盘上的指针根据测量值移动，因此显示出该表盘的值。随着时间的推移，模拟电压表被数字电压表由于与数字系统相关联的相同优势。
虽然数字电压表不能完全取代模拟电压表，但在许多地方，模拟电压表比数字电压表更受青睐。

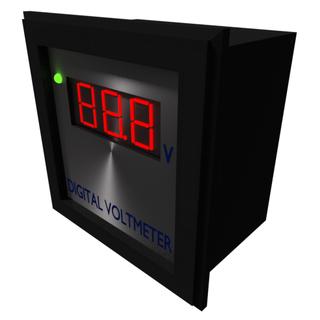

数字电压表显示AC或DC电压的值直接测量为可分散数值而不是在模拟仪器中的连续刻度上的指针偏转。
与数字电压表相关的优点
数字电压表的优点包括:
- 读出的DVMS.它容易消除观察性吗错误的测量犯下的运营商。
- 错误由于视差和近似被完全消除。
- 阅读可以很快完成。
- 输出可以被输入到存储设备用于存储和未来的计算。
- 多才多艺的和准确的
- 紧凑的和便宜的
- 低功耗要求
- 便携性增加
数字电压表的工作原理

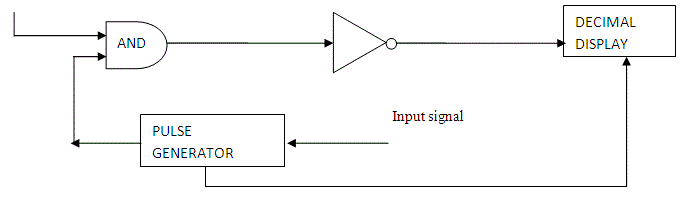

的一个简单数字电压表的框图如图所示。
各种块的说明
输入信号：它基本上是一个信号。电压来衡量。
脉冲发生器：实际上它是电压源．它使用数字、模拟或两者的技术来产生矩形脉冲。矩形脉冲的宽度和频率由发生器内部的数字电路控制，幅度和升降时间由模拟电路控制。
门:只有当两个输入都很高时，它才会产生高输出。当序列脉冲和矩形脉冲一起被输入时，它提供给我们一个具有与脉冲发生器的矩形脉冲相同持续时间的序列脉冲输出。
 |
火车脉冲 |
 |
矩形脉冲 |
 |
的输出和门 |
门:它反置与门的输出。
 |
的输出不是门 |
十进制显示:它计算脉冲的数量，从而计算脉冲的持续时间，并显示电压的值引领或校准后液晶显示。
现在我们要了解的情况是数字电压表的工作如下：
- 未知的电压信号被输入到脉冲发生器，该脉冲发生器产生一个脉冲，其宽度与输入信号成正比。
- 脉冲发生器的输出输出到与门的一个支路。
- 输入信号到另一条腿和门是一列脉冲。
- 和门的输出是正触发的持续时间的持续时间，与脉冲发生器产生的脉冲的宽度相同。
- 该正触发序列馈电给逆变器，逆变器将其转换为负触发序列。
- 逆变器的输出被反馈到一个计数器，该计数器对持续时间内触发器的数量进行计数，该计数与输入信号成正比，即。电压在测量下。
- 因此，计数器可以通过校准直接以伏特表示电压。

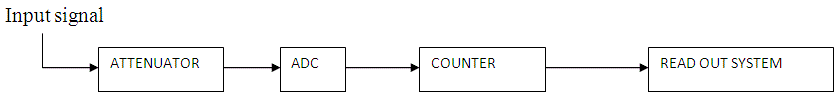

我们可以看到数字电压表的工作，它只不过是一个模拟到数字转换器，它把模拟信号转换成脉冲串，脉冲串的数目与输入信号成正比。所以一个数字电压表可以通过使用任何一种A/D转换方法来制作。
根据采用的A/D转换方法，数字电压表可分为:
- 斜坡式数字电压表
- 集成型电压表
- 电位型数字电压表
- 逐次逼近型数字电压表
- 连续平衡型数字电压表
因为有事数字电压表是否也被数字毫米所取代，因为它的多任务功能，即它可以用于测量当前的，电压和电阻．但仍有一些不同的字段正在使用分离的数字电压表。
