一般差动保护载于电力额定电压大于5MVA的变压器。
的变压器差动保护与其他保护方案相比有许多优点。
- 变压器绝缘油内部发生的故障可通过检测气体继电器.但如果变压器出现故障而油中没有出现故障,则布赫兹继电器无法检测到。布赫兹继电器没有充分覆盖套管上的任何闪光。差动继电器S可以检测到这类故障。此外,布赫兹继电器变压器用于检测变压器的任何内部故障,但差动保护方案检测相同的更快的方式。
- 差动继电器通常对发生在变压器差动保护区内的故障作出响应。
电力变压器差动保护方案
差动保护原理
差动保护原理是一种简单的概念技术。的差动继电器实际比较了一次电流和二次电流电力变压器,如果在一次和二次电流之间发现任何不平衡,继电器将触发并在一次和二次之间跳闸断路器的变压器。
假设你有一个变压器它有初级评级当前的我p和二次电流I年代.如果你安装比率I的CTp/1A在主侧,同样,比值为I的CT年代/变压器二次侧1A。这两个ct的二次连接在一起的方式,这两个ct的二次电流将相互反对。

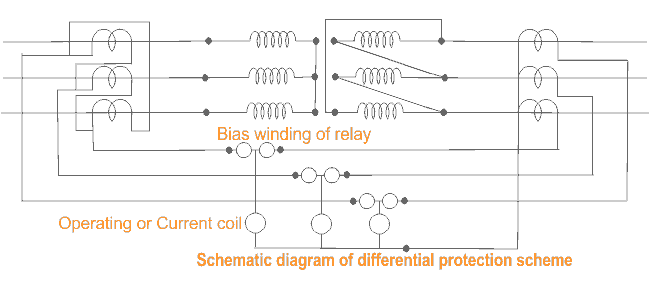

换句话说,两个ct的二次应以相反的方式连接到差动继电器的同一电流线圈,这样在变压器的正常工作状态下,该线圈中不会产生合成电流。但如果任何重大故障发生在内部变压器由于变压器的正常比受到干扰,那么两个变压器的二次电流将不保持不变,并且一个合成的电流将流过差速器继电器的电流线圈,这将致动中继和次级的继电器和间途径断路器.为了纠正由于变压器绕组的星三角连接造成的电流相移三相变压器,电流互感器二次线应该用delta和星形来连接,如图所示。
在最大通过故障电流时,小比例不平衡所产生的泄漏量可能是很大的。因此,变压器差动保护应该提供一个比例偏差的数量,超过在效果上的最大比率偏差。
