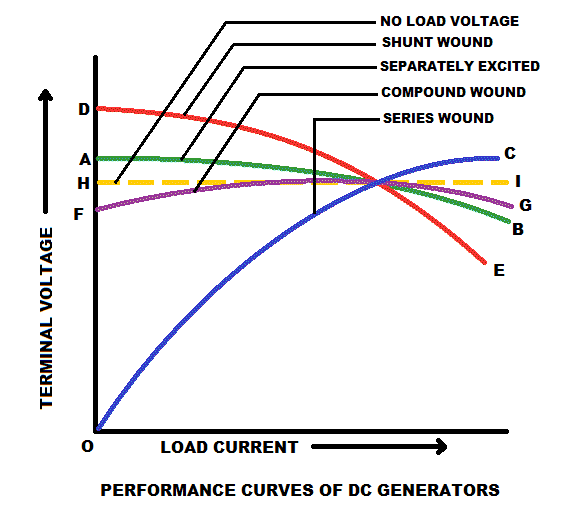

直流发电机的性能曲线是显示输出能力的曲线电压A.直流发电机随着负载的变化当前的从无负载到满载。这些也称为特征曲线。来自性能曲线我们可以清楚地了解电压调节各种直流发电机。电压调节越低，发电机的性能将更好。
单独激励直流发电机的性能曲线
虽然这一点直流发电机的类型由于其为单独激励的成本而很少使用，但这些直流发电机的性能非常令人满意。在单独激励的直流发电机，作为负载增加的端子电压增加并且负载电流开始流动。
由于电枢反应和IR下降导致的端子电压下降略有下降，但是通过增加现场激励，可以消除这些液滴，然后我们可以获得恒定的终端电压。在下图中，曲线AB显示出该特征。
系列伤口直流发电机的性能曲线
在DC发电机系列，无负载下的端子电压为零，因为没有电流流过现场绕组。当负载增加时，输出电压也会增加。由于其具有电枢的串联场，其端子电压随着负载电流的稍微增加而变化。虽然串联直流发电机，输出电压低于电磁反应引起的电压，以及一些欧姆下降衔接绕组。在下图中，曲线OC显示出该特征。
分流伤口直流发电机的性能曲线
在分流伤口直流发电机，由于分流场绕组的存在，总有一些没有负载电压。随着负载的增加，这种类型的DC发生器的端电压很快降低。它具有非常大的退磁电枢反应和电枢电阻下降。由于终端电压的这种急剧减小，因此在一定程度之后负载电流也降低。这个表现发电机的类型很差。在下图中，曲线DE显示出这种特性。
复合卷绕直流发电机的性能曲线
在无负载下，此类DC发生器的性能曲线与分流场发生器的性能曲线相同，因为在无负载下，串联绕组中没有电流。当负载增加时，终端电压滴由于分流直流发电机，但系列DC发生器中的电压上升补偿了电压下降。由于这些原因，端子电压保持恒定。通过控制串列场绕组的AMP匝，终端电压也可以更高或更低。在下图中，曲线FG显示出该特性。
