的三相感应电动机是使用最广泛的吗电机．工业使用的机械动力几乎80%是由三相感应电动机由于其简单粗糙的施工，成本低，操作特性良好，换向器的缺乏和良好的速度调节。在三相感应电动机中，电源通过感应从定子转移到转子绕组。的感应电动机也被称为同步电动机因为它以非同步速度运行。
3阶段感应电机结构
与任何其他类型的电机感应电机一样，三相感应电机由两个主要部分组成，即转子和定子:
- 定子:由于其名称表示定子是感应电动机的固定部分。将定子绕组放置在感应电动机的定子中，并且给予三相电源。
- 转子：转子是感应电动机的旋转部分。转子通过轴连接到机械负载。
三相异步电动机的转子又进一步分类为
- 鼠笼式转子
- 滑环转子或绕线转子或相绕线转子。
取决于转子施工的类型使用三相感应电动机被归类为:
- 鼠笼式感应电动机
- 滑环式感应电动机或绕线式感应电动机或相绕线式感应电动机。
这两种三相感应电动机的定子结构是相同的，下面将简要讨论。请确保您使用的是适当的电动工具如果你要自己解构一个发动机的话。
三相感应电动机的其他部件有:
- 传递扭矩到负载的轴。这柄是钢做的。
- 支承转轴的轴承。
- 电动机的一个问题是在旋转过程中产生热量。为了克服这个问题，我们需要一个用于冷却的风扇。
- 用于接收外部电气连接需要接线盒。
- 转子与定子之间的距离很小，通常在0.4 mm到4mm之间。这样的距离称为气隙。
您可以通过学习我们的信息来了解更多关于感应电机的信息必威电竞赞助电气工程MCQ．
三相感应电动机的定子
三相感应电动机定子由三个主要部分组成:
- 定子架,
- 定子铁芯,
- 定子绕组或励磁绕组。
定子框架
它是三相感应电动机．其主要功能是支持定子芯和现场绕组。它充当覆盖物，它为感应电动机的所有内部部件提供保护和机械强度。框架是由压铸或制造钢组成的。由于三相感应电动机的空气间隙长度非常小，三相感应电动机的框架应坚固且刚性。否则，转子不会与定子保持同心，这将产生不平衡的磁性拉动。

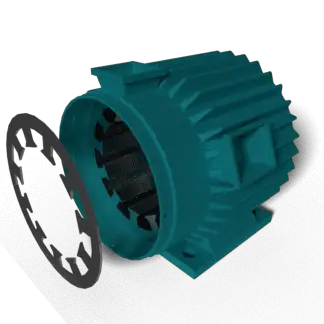

定子铁芯
定子铁芯的主要作用是承载交变磁通。为了减少涡流损耗，定子铁芯叠片。这些层压型结构由冲压件组成，厚度约为0.4 - 0.5毫米。所有的冲压在一起形成定子铁芯，然后封装在定子框架内。冲压件采用硅钢，有助于减少磁滞损耗在电机中发生。
定子绕组或励磁绕组
三相感应电动机定子铁心外围的槽带三相绕组。我们在这个三相绕组上加三相交流电源。根据我们使用的启动方法的不同，绕组的三相是星形连接还是三角形连接。在启动鼠笼电机时，大多采用星形三角定子，因此鼠笼电机定子是三角连接的。我们将滑环式三相感应电动机插入启动抵制因此，滑环感应电动机的定子绕组可以在星形或三角洲连接。在三相感应电动机的定子上缠绕在三相感应电动机上的绕组也称为现场绕组，并且当该绕组被三相AC供应激发时，它产生旋转磁场。
三相感应电动机的类型
鼠笼式三相感应电动机
鼠笼式三相感应电动机的转子是圆柱形的并且在其周边上具有槽。槽不是彼此平行的，而是偏斜（偏斜在鼠笼式转子的图中未示出），因为偏斜防止定子和转子齿的磁锁并使电动机的工作更平滑和更安静。鼠笼式转子由铝制，黄铜或铜棒（铜胸罩旁边示出）。这些铝，黄铜或铜棒称为转子导体，并放置在转子周边的槽中。转子导体由铜永久性短路，或称为端环的铝环。为了提供机械强度，这些转子导体支撑到端环，因此形成类似于笼状的完整闭合电路，因此将其名称作为鼠笼感应电动机。灰鼠笼式转子绕组是对称的。由于端环永久缩短了杆，转子电阻非常小，并且由于杆永久性短路，因此不可能增加外部电阻。缺乏滑环和刷子使灰鼠笼三相感应电动机的构造非常简单且稳健，因此广泛使用的三相感应电动机。这些电动机具有采用任何数量的杆对的优点。 The below diagram shows a squirrel cage induction rotor having aluminum bars short circuit by aluminum end rings.
鼠笼式感应转子的优点
- 它的结构非常简单和坚固。
- 由于没有刷子和滑动环，这些电机需要更少的维护。
鼠笼式感应转子的应用
我们在车床、钻床、风机、鼓风机、印刷机等上使用鼠笼感应电动机betway网页版
滑环或绕线转子三相感应电动机
在这种类型的三相感应电动机中，转子被绕成与定子相同数量的极，但它有更少的槽数和更重导体的每相更少的匝数。转子也带有星形或三角形绕组，类似于定子绕组。
转子由槽数组成，并且转子绕组放置在这些槽内。三个端终端连接在一起以形成星形连接。随着其名称表示，三相滑环感应电动机由像转子一样连接在同一轴上的滑环组成。

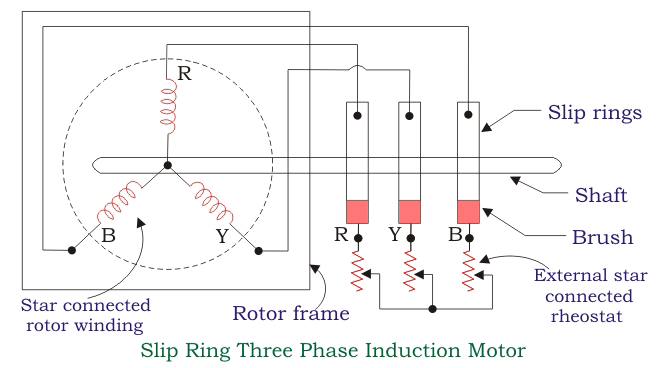

三相绕组的三个端永久地连接到这些滑环上。外阻可通过电刷和滑环方便地连接，用于调速和提高起动速度三相感应电动机的转矩．这些刷子是用来搬运的当前的进出转子绕组。这些电刷进一步连接到三相星形连接电阻上。滑环式三相感应电动机的电气原理图如下:
在启动时，电阻连接到转子电路，并逐渐切断转子加快其速度。当电机运行时，通过连接金属环使滑环短路，金属环将所有滑环连接在一起，同时也拆除电刷。这减少了刷子的磨损。由于滑环和电刷的存在，转子结构变得有些复杂，因此与鼠笼式感应电动机相比使用较少。
滑环感应电动机的优点
- 具有起动力矩大、起动电流小的特点。
- 有可能增加额外的阻力来控制速度。
滑环感应电动机的应用
滑环感应电动机适用于要求起动扭矩大的场合，如起重机、起重机、电梯等。
滑环和鼠笼式感应电动机之间的差异
| 滑环或相伤的感应电动机 | 鼠笼式感应电动机 |
| 由于滑环和电刷的存在，施工很复杂 | 施工非常简单 |
| 转子绕组类似于定子绕组 | 转子由转子棒组成，转子棒在端环的帮助下永久短路 |
| 使用滑环和电刷可以很容易地增加转子电阻 | 由于转子杆永久性短路，因此它不可能增加外部电阻 |
| 由于外部阻力的存在，可以获得高的启动扭矩 | 瞪视扭矩低，无法提高 |
| 有滑环和电刷 | 滑环和电刷没有 |
| 由于刷子的存在，需要经常维护 | 所需维护更少 |
| 结构复杂，电刷和滑环的存在使电机更昂贵 | 与滑环感应电机相比，结构简单、坚固，成本低廉 |
| 该电机很少仅使用10％的工业使用滑环感应电机 | 由于其结构简单，成本低。鼠笼式感应电动机应用广泛 |
| 转子铜损耗高，效率低 | 转子铜损耗小，效率高 |
| 采用转子电阻法控制速度是可行的 | 用转子电阻法控制速度是不可能的 |
| 使用滑环感应电动机，其中需要高启动扭矩I.E在起重机，起重机，电梯等中 | 松鼠笼式感应电机用于车床，钻床，风扇，鼓风机印刷机等betway网页版 |
