桥式电路就是电路用于测量电阻、阻抗、感应和未知值的配置电容．许多桥都喜欢惠斯通桥麦克斯韦桥，凯尔文桥，更多的是非常有用的测量精度和工作原理相同的数量。以下是一些桥梁功能的简要描述:

惠斯通桥

一种惠斯通桥是查尔斯·惠斯通发明的一种电路，用来测定一个未知数的值电阻在电路中。惠斯通桥能够计算出诸如其他仪器的非常低值的电阻万用表计算不准确。

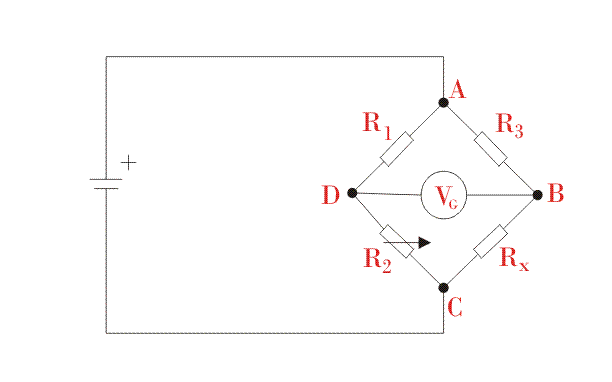

惠斯顿电桥电路是四个菱形结构电阻器．它有两个平行腿，每个腿有两个电阻串联。第三条腿连接在两条平行腿之间的某个点，如图所示。在四个电阻中，可以通过平衡两个腿来确定一个电阻值。四个电阻器中，两个电阻器的值为R₁和R._3.是已知的，r的值₂是可调的，而R_X将计算。然后，该调整连接到电源和端子D和端子B之间的电流计。现在调整可调电阻的值直到两个分支的比率抵制变得等于即（r₁/ R.₂）=（r_3./ R._X），电流计读取零当前的停止流过电路。现在对电路进行平衡，可以很容易地测量出未知电阻的值。R的读法_3.决定电流流动的方向。

麦克斯韦桥梁

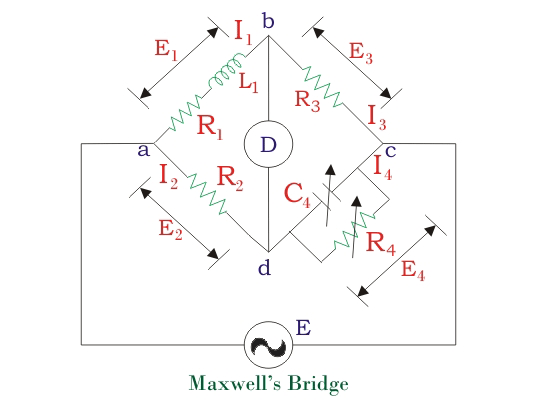

麦克斯韦电感电桥的工作原理与惠斯顿电桥相同。惠斯顿桥只做了很小的改动。在这座桥上，四支支由未知组成电感（L.₁）， 一个变量电容器（C_4.)，如图所示，用四个电阻和检测器代替电流计。它是通过将未知值与标准可变电容进行比较来测量电感值的。

桥的基本原理是通过将其在相对的分支中放入电容的负阶段来补偿未知阻抗的正角相位。通过这样做，探测器上的电位差异将变为零，无电流不会流过它。电容器C._4.和电阻器R._4.并联连接，调整两者的值，以便桥接均衡。

凯尔文桥

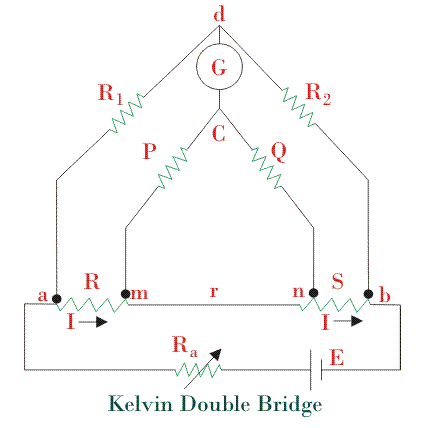

凯尔文桥是惠斯通桥的另一个修改，用于测量1mΩ至1kΩ范围内的低电阻，精度高。精确测量低抵抗性， 高的电压在Kelvin桥中需要供应和敏感的电流计。在测量低电阻的同时，连接线的电阻起着重要作用。使用惠斯通桥，其具有两个附加电阻，如图所示。电阻器R.₁和R.₂与第二组比率臂相连，构成四个终端电阻。这里R是未知的，S是标准电阻。在c和d之间放置一个检流计，这样可以忽略连接线r的电阻，而不影响测量值。在平衡状态下，电流计显示零，没有电流流过电路。平衡条件下的方程为:

干草的桥接电路

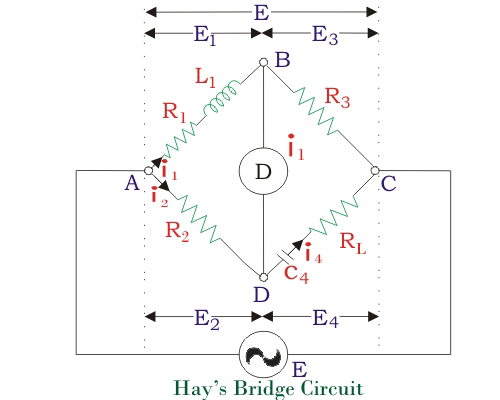

海氏桥是Maxwell桥接电路的另一个变体。在MaxWell的电路电阻上保持平行于电容器，其中在枯草电路中，电阻与标准电容串联连接，如图所示。如果感应阻抗的相位角非常大，则非常有用，这可以通过串联的低电阻来克服。

安德森的桥梁

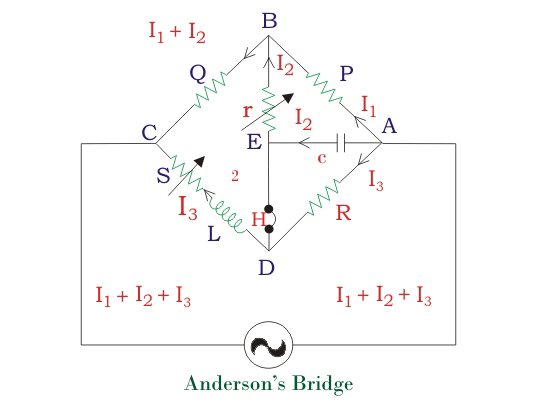

是安德森桥的修改版Maxwell的电感电容桥．主要用于测量自身电感通过使用标准电容和电阻在线圈中。这座桥的主要优点是它不需要频繁平衡桥梁。要通过稳定电流平衡桥梁，可变电阻R调节，并且AC源被取代电池通过移动线圈电流计耳机。一旦桥梁平衡，终端D处的电位类似于E处的电位。相应分支中的电流流量由I表示₁， 一世₂,我_3.如图所示。

二极管桥电路

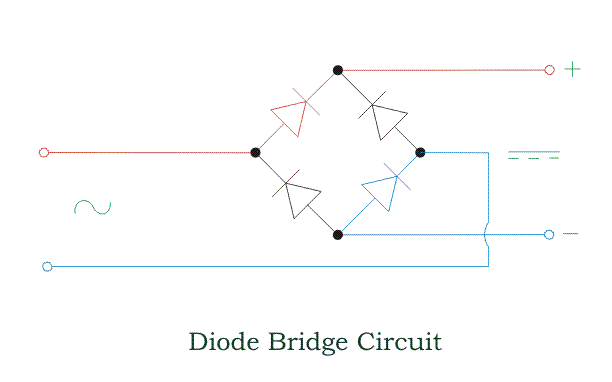

它是一种桥式电路，由四个二极管组成，每个输入极性具有相同的输出极性。二极管桥在曾经有需要将交流电流变为直流电流的情况下使用也称为桥式整流器的电路。它还用于检测无线电信号的幅度。当输入的正端子连接到左上角和右下方时，电流从上部电源端子流到由红色路径流过的输出，并通过蓝色路径返回到下电源端子，如图所示数字。
