保守者变换器坦克
圆柱式坦克搭建在变压器主槽顶部支持结构上主函数保护槽变压器提供充裕空间扩充变压器内油
保护器变换器坦克函数
何时变压器装载当环境温度上升时变压器内油量增加保护槽变压器为扩大变压器油提供足够空间并起水库作用变压器隔热油.

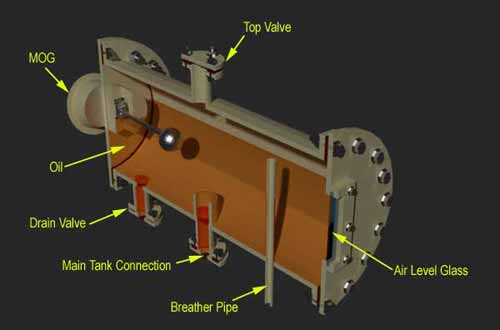

建设保守者坦克
圆柱式油容器从两端闭合容器两侧都提供大面积检查覆盖,以便利容器内部的维护清理
保守者管道,即管道从主变压器槽流出,从底部投射到保护器内保护者内管头配帽管道投射并加盖,因为这种设计防止油污泥和沉积从保护器输入主槽通常 silica凝胶吸管从顶部进编译器从底部输入时,应投出远高于储油器内油量此项安排确保石油不输入silica凝胶吸音器甚至在最高操作级别
保守者坦克工作
变压器隔热油量因负载温度和环境温度增加时,储油器内浮油层以上空格部分为扩充油所占用相应量空气空间通过吸气器推去反之,当变压器减载时,变压器关机,当环境温度下降时,变压器内油合同外部空气输入保护槽变压器silica凝胶吸音器

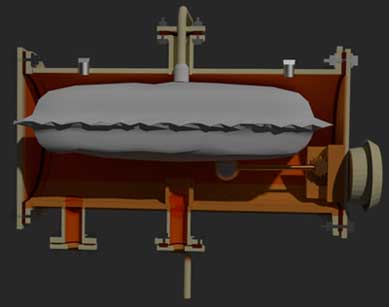

自定义类型保护器

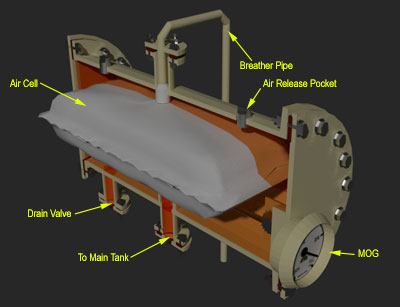

变压器型机房内装有非净化材料气槽silica凝胶吸气器连接到此空格顶部石油水平电源变换器依空格起伏减缩空格变淡后空格内空气透出透气器,反之,如果细胞膨胀,外部空气透入透气器
此项安排防止石油与空气直接接触,从而减少石油老化影响
 |
 |
单元格外可用空间保守者坦克完全填满油空气喷口顶部提供气槽外排空
气槽内压力必须保持1.0PSI

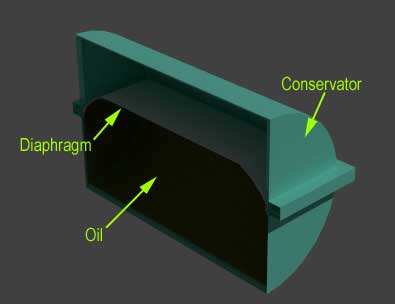

隔膜密封保护器
隔膜用作变压器油与空气之间的屏障变压器维护者用拖半圆半径制成如下表所示
双叉并插石油扩充后会推上隔膜位置隔膜用石油级指示数表示,即磁油测量器(此处MOG不显示于上图),因为MOG杆连接到隔膜石油水平下降保护器时,隔膜偏转和空气填充空位空气通过silica凝胶吸取器连接顶部保护槽变压器.silica凝胶吸音器不显示于上图
此类保护器比机房保护器有一个优势气压高时会溶入油中一段时间内油气量达饱和点if本阶段负载变压器突然下降或环境温度严重下降 压力下降 油变超饱和 气泡进化冷却电路中如果有皮条客连接,将有助于产生泡泡冒泡可能导致强田区隔热失效silica凝胶吸气器、MOG、Drainvales、Air口袋、主坦克连接保护器均不见上图显示
