补偿定理的概念
这个定理是以一个基本概念为基础的。根据欧姆定律,当当前的流经任何电阻器，在电阻上就会有一个压降。这个下降的电压与源电压相反。因此电压降在一个电阻在任何网络中都可以假设为电压源作用与源电压相反。的补偿定理取决于这个概念。
补偿定理的解释

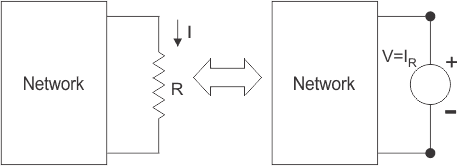

根据这个定理，网络中的任何一个电阻都可以用一个内阻为零和电压为零的电压源来代替电压等于电压降通过由电流流过的替换电阻。
这个假想的电压源与被取代的电阻的电压源方向相反。考虑任意一个复杂网络的电阻分支，它的值是r当前的I流过电阻R，电压下降是因为流过电阻的电流电阻器V = I.R.根据什么补偿定理，这个电阻可以被一个电压源代替，它产生的电压将是V (= IR)，将针对网络电压的方向或电流I的方向。
补偿定理的例子
补偿定理可以通过下面的例子很容易地理解。

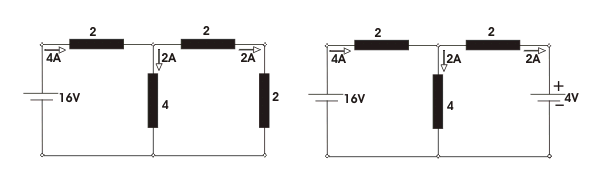

在16V电源的网络中，流过不同电阻支路的所有电流如图1所示。图中通过最右边支路的电流是2A及其电阻是2Ω。如果这个最右边的分支被a电压源
如图2所示当前的通过网络的其他分支将保持如图2所示的相同。
