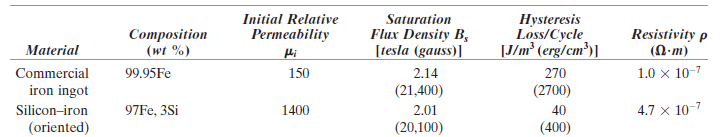

在铁(Fe)中以适当的比例加入硅(Si)，并辅以一定的制造工艺，可显著改善铁的磁性和电性能。到19世纪末，人们发现在铁中加入硅显著提高了铁的电阻率，因此，硅钢或我们今天所知的电工钢被开发出来了。它不仅降低了钢中的涡流损耗，而且显著改善了钢的磁导率，降低了钢的磁致伸缩。下表显示了加入硅后铁的某些电和磁行为的变化。
n·p·戈斯,早期的发明者冷轧晶粒取向硅钢或CRGO钢铁制造过程在1933年把想法用他自己的话说“我有实验证据,让我相信有一个明显的试样的粒度和延性之间的关系及其磁性。这表明，高渗透性伴随着小而均匀的晶粒和高延性。这个想法导致了钢铁工业的革命，导致了高级钢材的生产。根据晶粒的取向，硅钢有两种:
- 晶粒取向硅钢。
- 非晶粒取向硅钢(GNO)。
在接下来的章节中，我们将讨论氧化石墨烯钢。具体地，我们将讨论冷轧晶粒取向硅钢及其应用。
钢的冷轧
这是为了将钢的厚度从0.1 mm减少到2 mm，这是热轧无法达到的。在此过程中，在精心控制的条件下，在轧制方向上实现了最佳磁特性。这个方向也称为Goss织构(110)[001]，这是滚动方向上易磁化的方向。如下图所示。晶粒取向钢不用于旋转电机中betway网页版磁场在薄板平面内，但磁场与滚动方向的夹角不断变化。为此目的使用非晶粒取向硅钢。

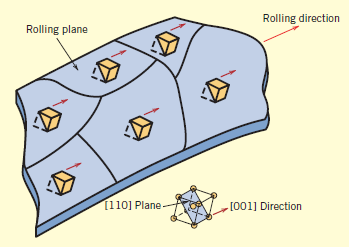

(110)[001]滚动纹理或Goss纹理的示意图表示
CRGO钢的性能
这是一个软磁性材料并具有以下属性:
- 高导磁率。
- 减少磁致伸缩。
- 高的电阻率。
- 高堆垛或层压因素允许紧凑的核心设计。
- 低损失。
CRGO钢的等级
- 早期的钢被称为M7(1.5T/60Hz时0.7瓦特/磅)和M6(。6瓦/磅1.5 t / 60 hz)。
- 类似地，M5 M4和M3等级是在60年代后期开发的。
- 一种名为Hi-B的新材料具有显著的取向度，比传统的CRGO钢产品高2 - 3级。
CRGO硅钢在变压器铁芯中的应用
CRGO级钢主要应用于电力变压器和配电变压器．这可以解释如下
- 高磁导率导致低励磁电流和低感应。
- 低磁滞和涡流损失．
- 优秀的分层因素导致更好和紧凑的设计，因此低材料要求。
- 高膝关节饱和特性。
- 极低水平的磁致伸缩导致噪声降低。
- 提高了绕线的方便性，提高了生产率。
CRGO硅钢的未来发展方向
虽然已经有了镍铁、钼金属、非晶硼带、超玻璃等CRGO钢的替代品，但CRGO钢仍然是首选变压器行业。非晶态金属Fe78-B13-Si9等合金作为配电变压器的铁芯，其铁芯损耗要比CRGO级钢小得多。在控制的条件下，在钢中加入最佳的硅成分可以改变钢的织构，从而获得理想的磁性能。
