电气驱动器的分类或电气驱动器类型

电力分类可以取决于驱动系统的各种部件。现在根据设计,驱动器可以分为三种类型,如单电机驱动,组电机驱动器和多电机驱动。单一电机类型是非常基本的驱动器类型,主要用于简单的金属工作,房屋举起电器等。由于各种复杂性,在现代行业中使用组电动驱动器。多电机驱动器用于重工业,或者需要多个电动机,如铁路运输。如果我们从另一个角度分开,这些驱动器有两种类型:

  1. 可逆类型驱动器
  2. 不可逆转的类型驱动器。

这主要取决于驱动系统的能力来改变方向助势生成。因此,上面讨论了几种驱动器分类。

电气驱动器的一部分

示出了驱动器的基本电路设计和部件的图表,还示出了驱动器具有一些固定部件,例如负载,电机,电源调制器,控制单元和源。这些设备被称为驱动系统的一部分。现在,负载可以是各种类型的。它们可以具有特定的要求和多种条件,这些条件是稍后讨论的,首先我们将讨论其他四个电气驱动器的一部分即电机,电源调制器,源和控制单元。

必威电子竞技大赛电动机是各种类型的。这直流电机可以分为四种类型 -分流伤口直流电动机系列伤口直流电机复合卷绕直流电动机永磁直流电机。交流电机是两种类型 -感应电机同步电机。现在同步电动机是两种圆形场和永磁体。感应电动机也有两种类型 -鼠笼和伤口电机。除了所有这些,步进电机开关磁阻电动机也被认为是驱动系统的部件。

所以,有各种各样的电动机的类型必威电子竞技大赛,它们根据其规格和用途使用。当。。。的时候电气驱动器不是那么受欢迎,诱导和同步电动机通常仅在固定或恒定速度的情况下实现唯一的要求。对于可变速度驱动应用,使用了DC电动机。但正如我们所知道的那样,感应电机与直流电动机相同的额定值,与重量轻,成本更低,更低的体积相同,对最大电压,速度和电力额定值的限制较小。由于这些原因,感应电机迅速更换DC电机。

此外,感应电动机机械更强,维护较少。当考虑同步电动机时,绕线场和永磁同步电动机具有更高的全负荷效率和功率因数比感应电动机,但同步电动机的尺寸和成本高于相同额定值的感应电机。
无刷直流电机类似于永磁同步电动机。它们用于伺服应用程序而今用作效果替代品直流伺服电机因为他们没有评论问题的缺点。除此之外,步进电机用于位置控制,开关磁阻电动机用于速度控制。
电源调制器 -是改变性质或频率的设备以及改变控制的强度控制电气驱动器。粗略地,电源调制器可以分为三种类型,

  1. 转换器,
  2. 可变阻抗电路,
  3. 开关电路。

顾名思义,转换器用于转换潮流从一种类型到另一种类型。根据功能的类型,转换器可分为5种类型 -

  1. AC到DC转换器
  2. 交流监管机构
  3. 大声倾斜或DC-DC转换器(即a直流斩波器
  4. 逆变器
  5. 环形转换器

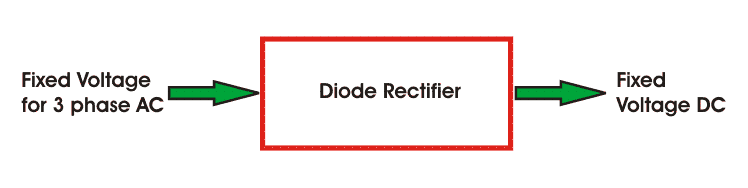

AC到DC转换器用于从AC的固定电压供应中获得固定的直流电源。AC到DC转换器的基本图表就是如此。
AC到DC转换器

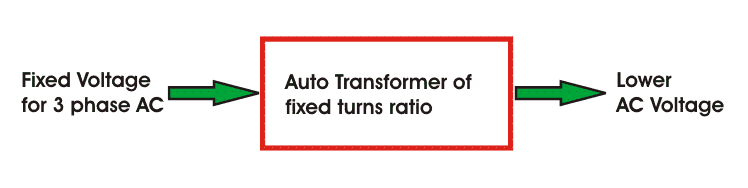

AC调节器主要用于获得调节的AC电压,主要是自动转移器或者在该调节器中使用抽头更换器变压器。
交流转换器

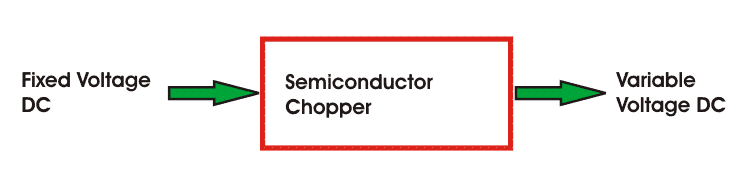

斩波器或DC-DC转换器用于获得可变直流电压。电源晶体管,IGBT,GPO,功率MOSFET主要用于此目的。
直流转换器

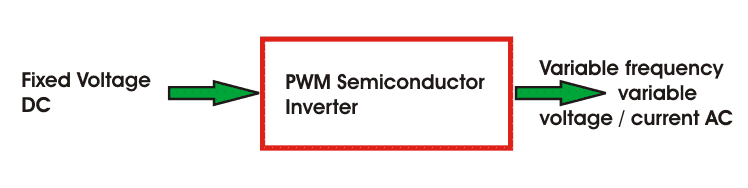

逆变器用于从DC获取AC,操作与AC到DC转换器的操作相反。PWM.半导体用于反转电流。
直流转换器

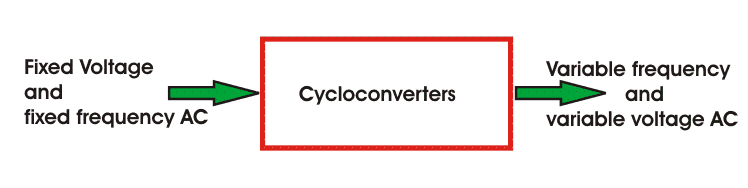

环形变频器用于转换固定频率并固定电压交流变为可变频率和可变电压AC。晶闸管用于这些转换器中以控制发射信号。
交流转换器

可变阻抗电路用于通过改变速度来控制速度抵抗性或电路的阻抗。但这些控制方法用于低成本直流和交流驱动器。可以有两个或多个步骤可以在接触器的帮助下手动或自动控制。限制起始电流电感器用于交流电机。
开关电路在电机和电气驱动器用于平稳地运行电机,它们也在故障期间保护机器。这些电路用于在电动机的运行条件期间改变操作的象限。并且这些电路被实现为根据预定序列操作电动机并驱动,以提供互锁,以在任何异常情况或故障期间从主电路断开电动机。
来源可以是1相和3阶段。50 Hz AC供应是印度提供最常见的电力,用于国内和商业目的。馈送50 Hz电源的同步电动机最大速度高达3000 rpm,因此需要更高的速度更高的频率供应。低频和中型电源的电机从400 V供应喂养,还提供3.3 kV,6.6 kV,11 kV等的更高的额定值。

控制单元 -
控制单元的选择取决于所使用的电源调制器的类型。这些具有许多类型,例如当使用半导体转换器时,控制单元由射击电路组成,该触发电路采用线性设备和微处理器。
因此,以上讨论为我们提供了一个关于电动驱动的几个部分的简单概念。

电气驱动器的优点

电气驱动器很容易使用这些天来控制目的,但这不是唯一的电气驱动器的优势。有几个其他优点如下所示:

  1. 这些驱动器可提供宽范围的扭矩,速度和功率。
  2. 这些驱动器的控制特性是灵活的。根据负载要求,这些可以成形为稳态和动态特性。除了速度控制,电动制动,齿轮,可以实现许多事情。
  3. 无论它是多大的剧烈或粗糙,都适应任何类型的操作条件。
  4. 它们可以在速度扭矩平面的所有四个象限中运行,这不适用于其他主要移动器。
  5. 他们没有污染环境。
  6. 它们不需要加油或预热,它们可以立即启动,可以立即加载。
  7. 它们由电能提供动力,这是大气友好和廉价的电源。

因为上面提到了电气驱动器的优点,它们越来越受欢迎并且用于更广泛的应用程序。
