感应电动机堵转试验

的感应电动机广泛应用于各行业，消耗最大功率。为改善其性能特性，设计了空载试验、闭塞转子试验等试验方案。堵塞转子测试通常是在感应电机上进行的，以找出泄漏阻抗。

除此之外，其他参数如转矩、电机、短路电流正常电压，从这个测试中可以发现更多。堵转试验类似于变压器的短路试验。在这里，电机轴被夹住，即堵塞，所以它不能移动和转子绕组短路。

在滑环电机转子绕组通过滑环短路，在笼式电机中，转子棒永久短路。的感应电机测试由于转子位置、转子频率和漏磁路径的磁色散等因素会影响漏磁阻抗的合成值，因此会比较复杂。这些影响可以通过进行块转子电流测试最小化鼠笼式转子．

感应电动机堵转子试验的试验过程

在堵转试验中，应注意定子端子上的施加电压应较低，否则正常电压可能损坏定子绕组。在块状转子试验中，施加低电压使转子不旋转，使其转速变为零和满载当前的通过定子绕组。转差率与转子零转速成单位关系，因此负载电阻为零。现在，慢慢增加定子绕组的电压，使电流达到其额定值。在这一点上，记下阅读电压表，瓦特计和安培表要知道电压、功率和电流的值。该测试可以在不同的定子电压下重复，以获得准确的值。

感应电动机堵转子试验的计算

电阻和泄漏电抗值

在堵转试验中，由于供电电压低，铁芯损耗很低，由于转子是静止的，摩擦损耗也可以忽略，但定子铜损和转子铜损相当高。
我们用W表示铜的损失_铜．

因此,

在那里,W_c=核心损失

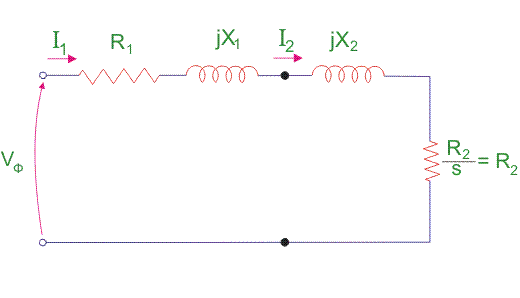

在那里,R₀₁=电机绕组的定子和转子按相指定子。
因此,
现在让我们考虑
我_年代短路电流
V_年代短路电压
Z₀=短路阻抗，参照定子

因此,
X₀₁=电机漏电抗每相位所指定子可计算为

定子电抗X₁转子每相电抗指定子X₂通常假设是相等的。
因此,

同样，定子每相电阻R₁转子每相电阻指的是定子R₂可计算如下:
首先对定子绕组进行适当的试验，求出R值₁然后求R₂减去R₁从R₀₁

正常供电电压的短路电流

计算短路电流I_sc在定子的正常电压V下，我们必须注意短路电流I_年代和低电压V_年代适用于定子绕组。
