为什么需要生物放大器?
一般来说,生物学/生物信号振幅、低频率较低。因此,为了增加振幅放大器设计水平的生物信号。这些放大器的输出用于进一步分析表现为心电图,肌电图,或任何生物波形。这类放大器被定义为生物放大器或生物医学放大器。
基本要求生物放大器
- 的生物放大器应该有一个高输入阻抗的值。的范围值介于2 MΩ和10 MΩ取决于应用程序。高阻抗值降低了信号的失真。
- 当人体电极接生物电势时,输入电路应该受到保护。每个bio-amplifier都应该由隔离和保护电路,防止病人电击。
- 由于生物信号的输出是在毫伏或微伏范围,电压放大器的增益值应高于100分贝。
- 在整个带宽范围内,应该保持恒定增益。
- bio-amplifier应该有一个小的输出阻抗。
- 一个好的bio-amplifier应摆脱漂移和噪声。
- 共模抑制比放大器(CMRR值应大于80分贝降低共模干扰信号。
- 的增益bio-amplifier应该为每个测量校准。
类型的生物放大器

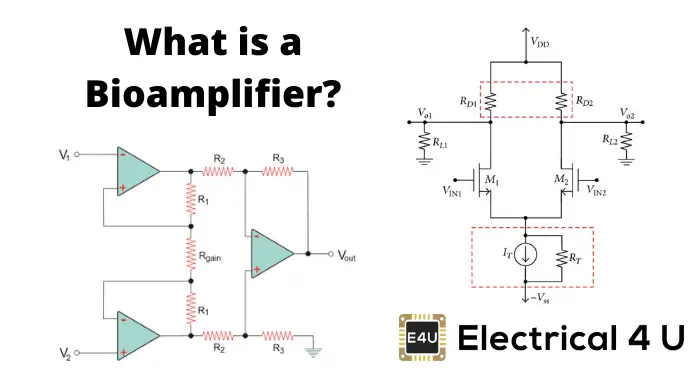

仪表放大器
在生物医学应用、高增益和高输入阻抗实现仪表放大器。通常,3-amplifier设置仪表放大器电路形式。的输出传感器作为仪表放大器的输入。在信号进入下一个阶段之前,需要特殊的放大器与高CMRR、高输入阻抗和避免加载效果。这样特别的放大器是一个仪表放大器,这是所有需要的过程。
每个输入的差分放大器非反相放大器连接。从图,左边放大器作为非反相放大器。
它们组合在一起,形成测量放大器的输入级。第三个运放放大器的区别是,它是测量放大器的输出。
差分放大器的输出V出之间的区别是两个输入信号在输入点。VO1群运放的输出1和VO2是运放的输出2。
隔离放大器
隔离放大器被称为前置放大器隔离电路。一个隔离放大器的输入阻抗增加病人监护系统。它还有助于隔离病人从设备。使用隔离放大器内部心脏电击防止意外。它提供了多达1012Ω绝缘和病人之间的电源线在医院里。
与电极得到的电信号。接收到的信号的放大器,信号放大发生的地方。放大后的信号进入调制块。当它进入隔离屏障,光缆或变压器可以使用。如果光缆,调制器输出去领导。LED将电信号转换成光能。如果变压器隔离屏障,调制器输出变压器的一次绕组连接。能量从初级转移到基于互感原理的二次绕组。在下一阶段,二次输出输入解调。最后,解调信号得到放大。

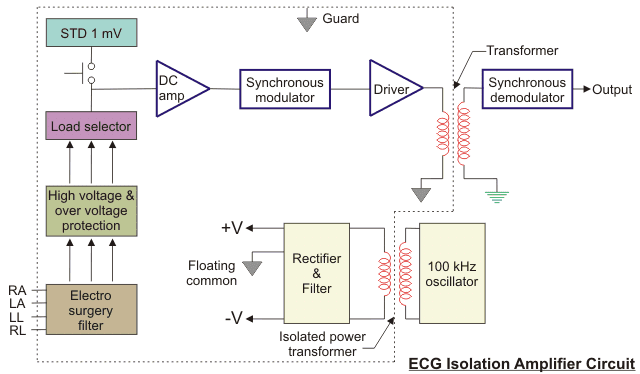

心电图隔离放大器
在心电图测量、信号产生的所有领导都发送到低通滤波器。这个过滤器是命名为电手术过滤器,因为它降低了干扰电外科学和无线电频率之间的关系。下一个块是高电压和过电压保护装置能够承受大的电压在去颤。
进一步进行,它会导致选择开关,选择所需的配置。会选择去直流放大器的输出。我们有一个变压器,它的一次绕组连接到振荡器和二次整流和滤波。心电信号是同步调制器的调制。第二个变压器提供同步调制器的输出同步解调。解调器的输出作为输入提供给功率放大器。
