变压器过流及接地故障保护
电气变压器的后备保护很简单过电流和接地故障保护适用于外部短路和过度过载。这些过电流和接地故障继电器可能是反确定最小时间(IDMT)或定时型继电器(DMT)。IDMT继电器一般连接到馈电侧变压器．
过电流继电器不能区分外部短路、过载和过载变压器内部故障．有上述过错的，备份保护即。过电流和接地故障保护连接到馈电侧的变压器将运行。
后备保护虽然一般安装在变压器的馈电侧，但它应该跳闸一次和二次断路器的变压器。
过电流和接地故障保护继电器也可以在变压器的负载侧设置，但不应像馈电侧的后备保护那样在一次侧断路器之间跳闸。
该操作主要由当前的以及继电器的时间整定和特性曲线。允许使用超载能力的变压器与其他类似继电器的协调，在变压器全负荷电流的125 ~ 150%，但低于最小短路电流。

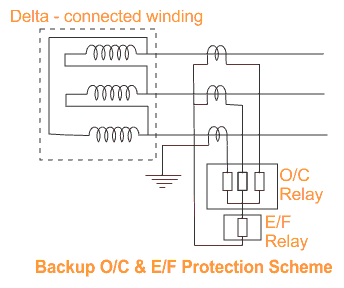

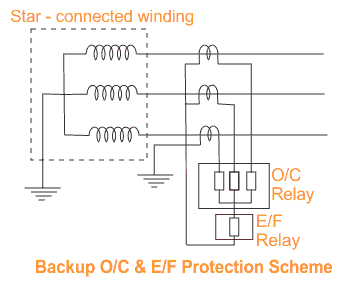

备份变压器的保护有四个元素;如图所示，三个过流继电器在每一相连接，一个接地故障继电器连接到三个过流继电器的公共点。电流继电器上IDMT电流设置的正常范围是50%到200%，接地故障继电器上是20%到80%。

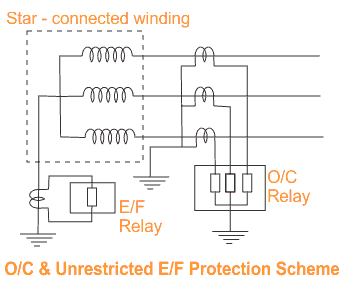

在中性点接地中插入阻抗限制接地故障电流的情况下，也可以选择另一种接地故障继电器整定范围。在中性点接地的变压器绕组的情况下，不受限制的接地故障保护是通过连接一个普通的接地故障继电器通过一个中性点电流互感器．
无限制过流和接地故障继电器应具有适当的时滞，以与其他电路的保护继电器协调，避免任意跳闸。
