万用表顾名思义，我们用同一仪器测量多个量的仪表。最基本的万用表测量电压，当前的,电阻．因为我们用它来测量电流(A)、电压(V)和电阻(欧姆)，所以我们称它为AVO表。我们可以把万用表分为两类，即模拟万用表和数字万用表．我们将在这里讨论模拟万用表。

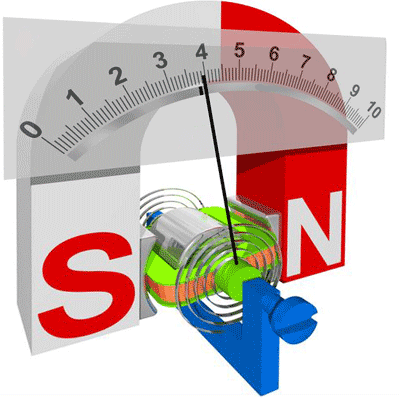

模拟万用表最早出现在这一类型中，但由于数字万用表发展之后的最新技术发展，现在它的使用越来越少。然而，尽管有了这些进步，它仍然是必不可少的，我们不能忽视它。模拟万用表是一种PMMC表。它的工作原理是基于达森瓦尔电流计原理。它由指针组成，在刻度上表示测量值。线圈以线圈的形式运动磁场当电流通过时。指示针固定在线圈上。在流程中当前的通过线圈，一个偏转力矩产生，由于线圈在一定角度旋转，指针移动刻度。一对游丝附在移动的主轴上以提供控制扭矩。在万用表中，振镜是一种左零型仪器，即指针位于刻度的最左边，即刻度从零位开始的位置。
仪表的作用是安培表用低串联电阻测量直流电。为了测量大电流，我们在电流计上连接一个分流电阻，这样通过电流计的电流就不会超过它的最大允定值。在这里，要测量的电流有很大一部分通过分流器旁路。有了这个分流电阻模拟万用表甚至可以测量毫安表或安培表范围当前的．
对于直流电压测量，主要仪器变成直流电压测量仪器或直流电压表。通过增加一个乘法器电阻，模拟万用表可以测量电压从毫伏到千伏，这个表的工作原理是毫伏表电压表甚至是千伏特计。

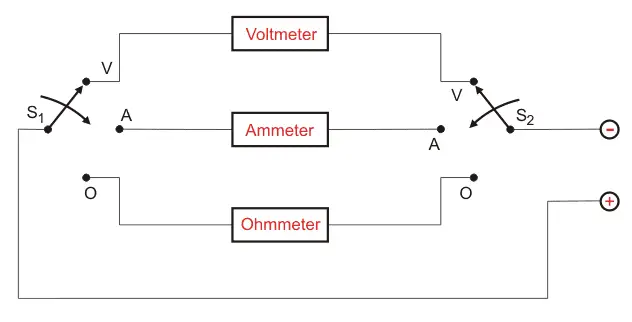

通过添加一个电池和一个电阻网络，本仪器可以作为一个欧姆计．我们可以通过将一个开关连接到合适的分流电阻来改变欧姆表的量程。通过选择不同的分流电阻值，可以得到不同的分流电阻电阻测量．下面我们展示了一个基本的框图模拟万用表．
这里我们用了两个开关S1和S2选择所需的仪表。我们可以使用额外的量程选择开关来选择读取安培、伏特和欧姆所需的特定量程。我们用整流器来测量交流电压或当前的万用表。
模拟万用表的优点
- 用模拟万用表可以更快地检测到信号的突然变化数字万用表．
- 所有的测量都可以只用一米。
- 可以观察到信号水平的增加或减少。
