什么是捆绑的导体？

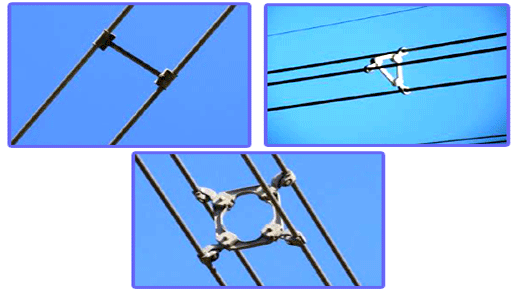

我们经常会看到传输线在哪里而不是单身导体每相的每相多个导体正在使用。称为间隔物的金属结构将相位的导体组分组。这些空间有助于在整个长度之间保持导体之间的恒定距离，避免自己之间的导体冲突，并且还允许它们并行连接。每个阶段可以具有两个，三个或四个导体。下面的数字捆绑的指挥具有三种配置的垫片。

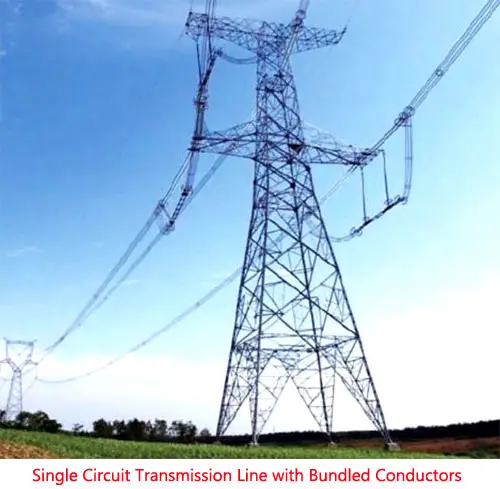

由间隔件连接的每个导体属于相同的相位，并且我们将在单个电路传输或双电路传输中具有三个这样的导体组。
当大量电源在非常高时传输到长距离时，我们通常使用这种配置电压等级。
现在我们会看到特别的优点捆绑导体拥有单个导体。
捆绑导体的优点
- 导体捆绑导致线路电感的减少。
我们知道电感一条线是给出的
其中，GMD =几何平均距离
GMR =几何平均半径
对于半径的半导体r
GMR = 0.7788R.

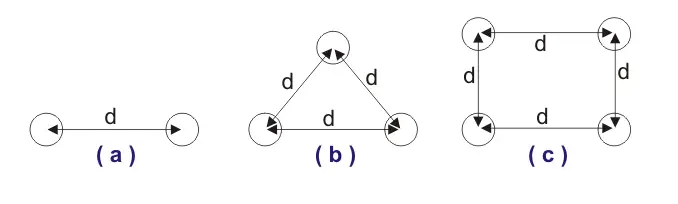

对于两个导体束，如图所示
对于三个导体束
四个导体束
因此，随着我们增加导体的数量，GMR增加，因此L减少。现在，线路电感减少了许多优点，如 --
- 该线的最大功率传输能力增加为
其中x = wl ...线的电抗- 随着线的电抗降低，线的电压调节也增加。
-
- 在相似论证的电感下的相似论证，我们可以说电容线的增加，因为线上的电容是给出的
现在，由于我们有L减少，并且C增加了线的净SIL也会自动增加，因此电力传输能力也增加。因此，使用捆绑导体是一种有效的增加方式SIL，即浪涌阻抗负荷。 - 最重要的是捆绑导体的优势是它减少的能力电晕抵消。当使用单导体在非常高的电压下电源转移时，它周围的电压梯度很高，并且电晕效应会发生很大的机会 - 尤其是在恶劣的天气条件下。然而，在附近的若干导体而不是一个导体，形成捆绑导体，导致电压梯度的减小，从而导致电晕形成的可能性。
临界电晕电压的增加取决于以下 -- 本集团的导体数量，
- 它们之间的许可，和
- 形成单独阶段的组之间的距离。
已经发现，在组中导体之间的最佳间隔是每种导体直径的8-10倍的顺序，而不管束中的导体数量如何。
- 电晕放电形成的减少导致功率损失的较少，因此提高了线路的传输效率。
- 由于电晕减少而降低了通信线路的干扰。
- 余地i.e.当前的由于皮肤效应降低，与单个大导体相比，捆绑导体的承载能力大大增加。
- 作为捆绑的指挥具有更有效的表面积暴露在空气中，它具有更好而有效的冷却，因此与单个导体相比更好的性能。
