如何查找双端口网络Y参数(示例)

什么是Y参数?

Y参数(也称为导纳参数或短路参数)是电气工程中用来描述线性电气网络的电气行为的性质必威电竞赞助。这些y参数用于y矩阵(导纳矩阵)来计算输入和输出电压和电流的网络。

y参数也被称为“短路阻抗参数”，因为它们是在开路条件下计算的。也就是说，我_x=∞，其中x=1, 2为流经a . 2端口的输入和输出电流两个端口网络．

Y参数通常与Y参数一起使用Z参数，h参数,ABCD参数建模和分析输电线路．

如何查找双端口网络中的Y参数

下面的例子介绍了如何计算双端口网络的Y参数。注意，Y参数也称为导纳参数，这些术语在这些例子中可以互换使用。

在分析Z参数(也称为阻抗参数)，我们用电流表示电压，用下面的公式表示。

类似地，我们可以用电压bt表示电流导纳参数的两个端口网络．那么我们将电流-电压关系表示为:

这也可以用矩阵形式表示，

在这里,Y₁₁Y₁₂Y_21日,和Y₂₂是导纳参数(或Y参数)．
我们可以确定一个特定的参数的值两个端口网络通过如下方式交替短路输出端口和输入端口。

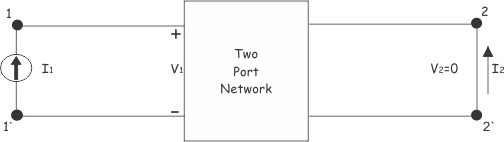

首先，我们应用a电流源的我₁在输入端口保持输出端口短路如下所示。

在这种情况下电压整个输出端口将为零，因为端口的端子是短路的。

现在，输入电流I的比值₁输入电压V₁输出电压V₂= 0,

这叫做短路输入导纳．
输出电流I₂输入电压V₁输出电压V₂= 0,

这就是所谓的短路转移导纳从输入端口到输出端口。
现在，让我们短路网络的输入端口，并施加电流I₂在输出端口，如下所示。

在这种情况下,

这叫做短路输出导纳．

这被称为从输入端口到输出端口的短路转移导纳。
最后,
